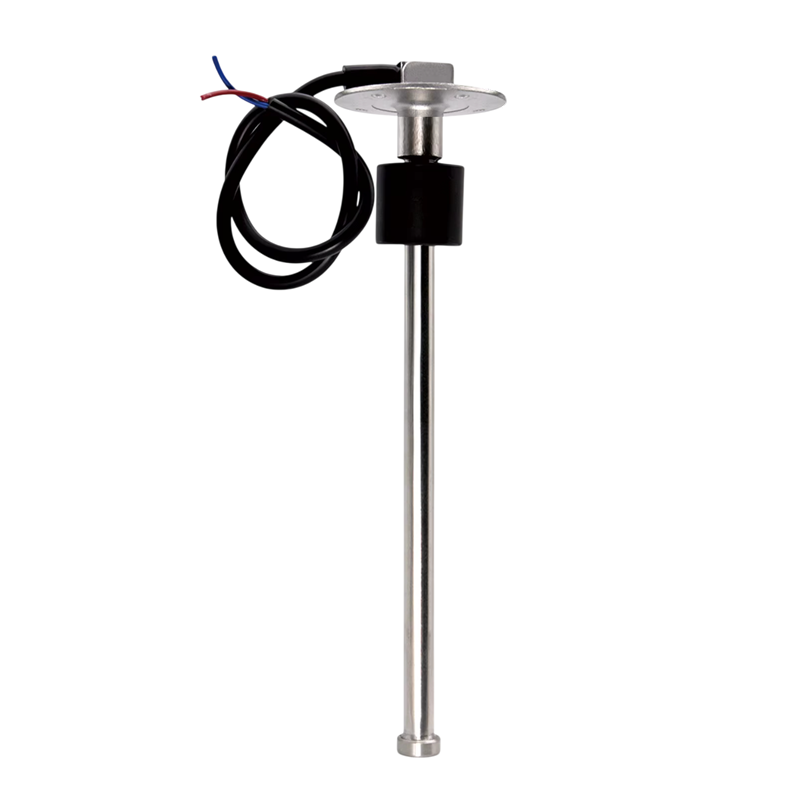

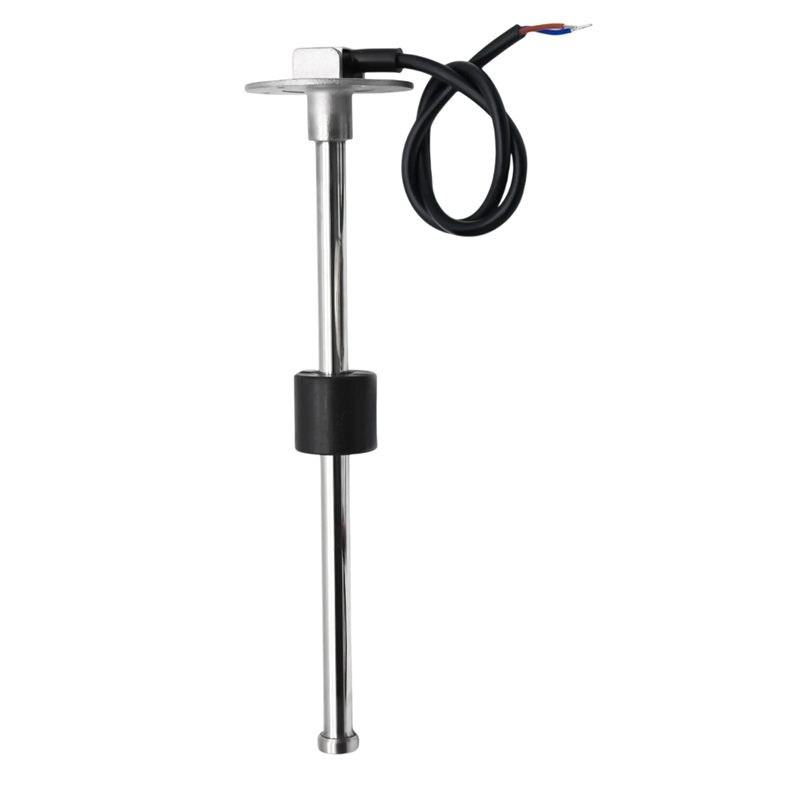

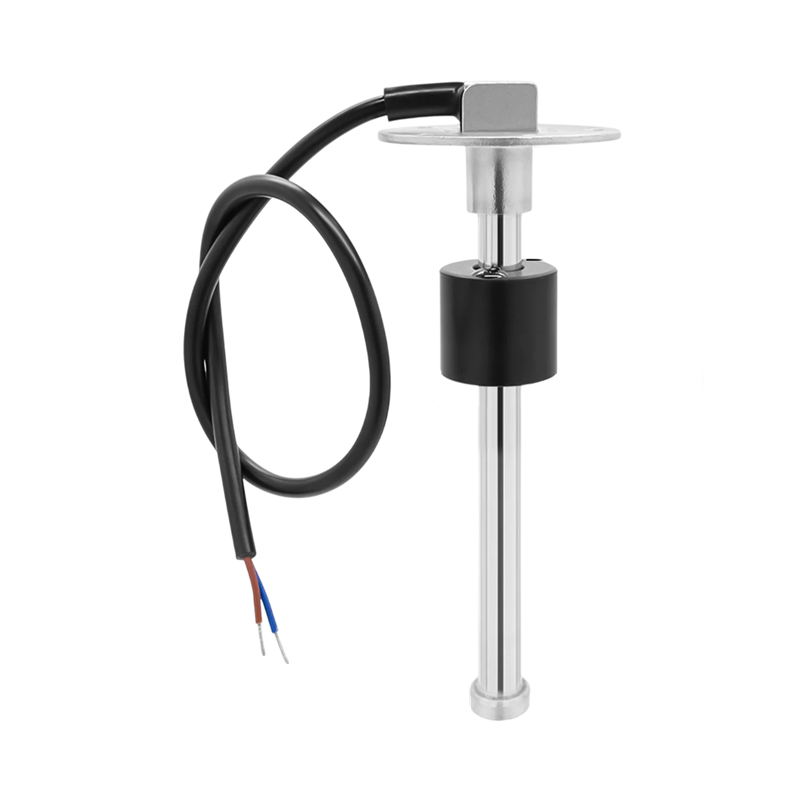

Elektronický snímač hladiny paliva 0–190 Ω 425 mm 17" plovákový senzor IP67 pre meranie paliva, oleja a kvapalín v nádržiach lodí a nákladných vozidiel
Tento snímač hladiny paliva slúži na sledovanie množstva kvapaliny vo vnútri nádrže pomocou plovákového meracieho systému. Senzor vytvára odporový výstup 0–190 Ω, ktorý je bežne využívaný u ukazovateľov hladiny paliva. Vďaka tomuto štandardu je možné zariadenie pripojiť k rôznym meracím prístrojom používaným v dopravných alebo technických aplikáciách.
Meracia tyč má dĺžku 425 mm (17"), čo zodpovedá odporúčanej výške nádrže približne 435 až 450 mm. Vďaka tejto dĺžke je snímač vhodný pre hlbšie nádrže používané napríklad v lodných systémoch, nákladných vozidlách alebo technických zariadeniach.
Senzor je navrhnutý pre prevádzku v elektrických systémoch s napájaním 9–32 V DC. Maximálny prevádzkový prúd dosahuje ≤60 mA, čo umožňuje integráciu do bežných elektrických inštalácií vozidiel alebo technických zariadení.

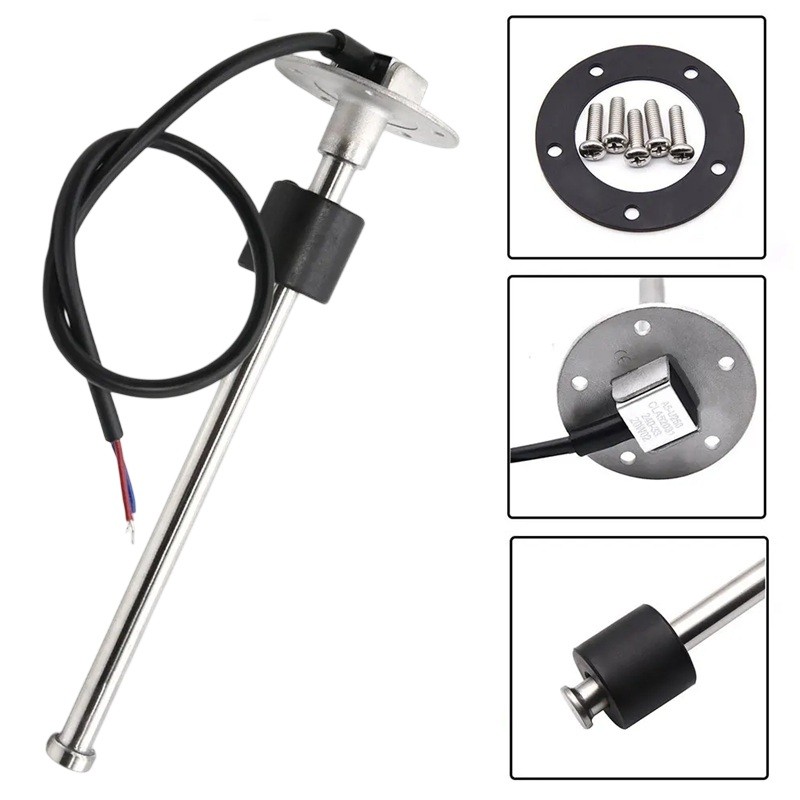

Konstrukcia senzora je prispôsobená inštalácii pomocou montážnej príruby s piatimi otvormi. Upevnenie sa vykonáva pomocou priložených skrutiek M5 a tesnenia o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utesnenie medzi nádržou a senzorom a znižuje riziko úniku kvapaliny.
Zariadenie je chránené stupňom krytia IP67, ktorý poskytuje ochranu proti prachu a zároveň odolnosť voči krátkodobému ponoreniu do vody. Vďaka tomu je možné senzor používať aj v prostredí s vyššou vlhkosťou alebo v aplikáciách, kde môže dochádzať ku kontaktu s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 425 mm (17")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 435–450 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v lodiach, nákladných vozidlách a technických systémoch

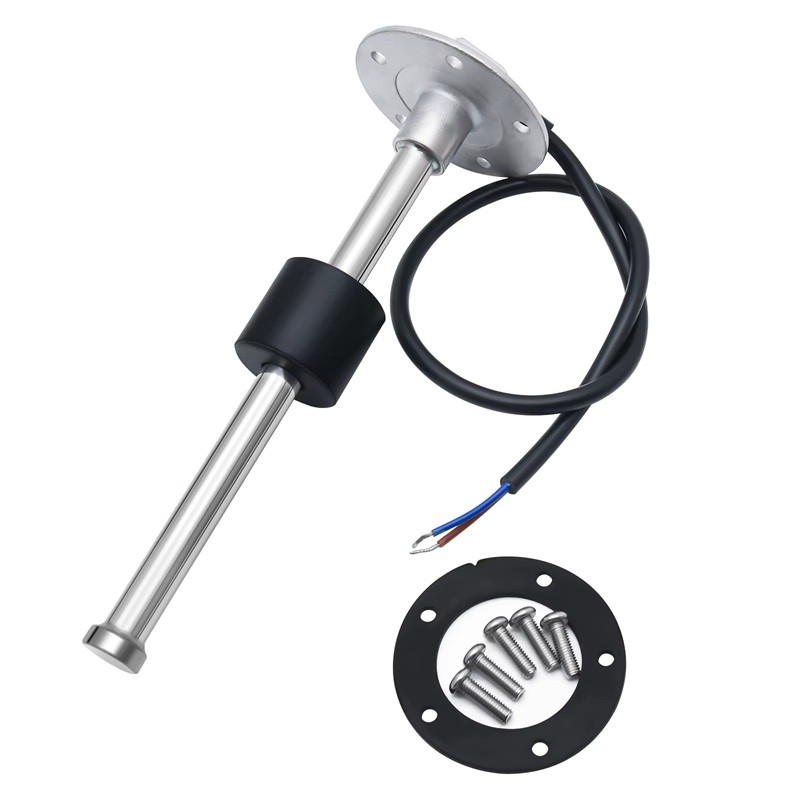

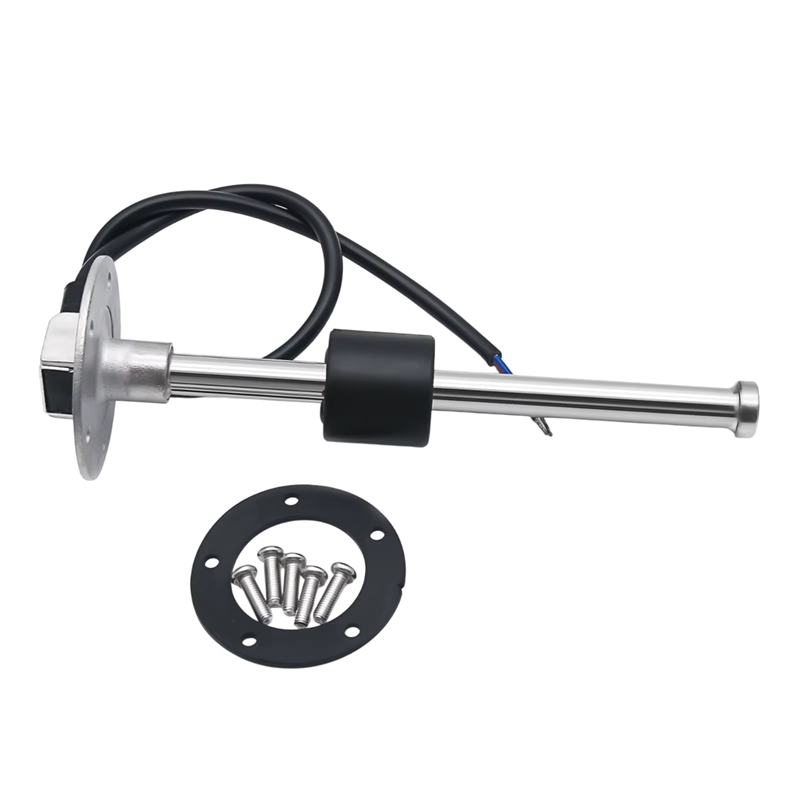

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 425 mm je vhodný pre nádrže s väčšou konštrukčnou výškou používané v dopravných alebo technických systémoch. Montáž pomocou piatich skrutiek umožňuje pevné uchytenie senzora do nádrže. Súčasťou balenia sú aj skrutky a tesnenie pre inštaláciu. Konstrukcia so stupňom krytia IP67 umožňuje použitie zariadenia aj v náročnejších prevádzkových podmienkach.
