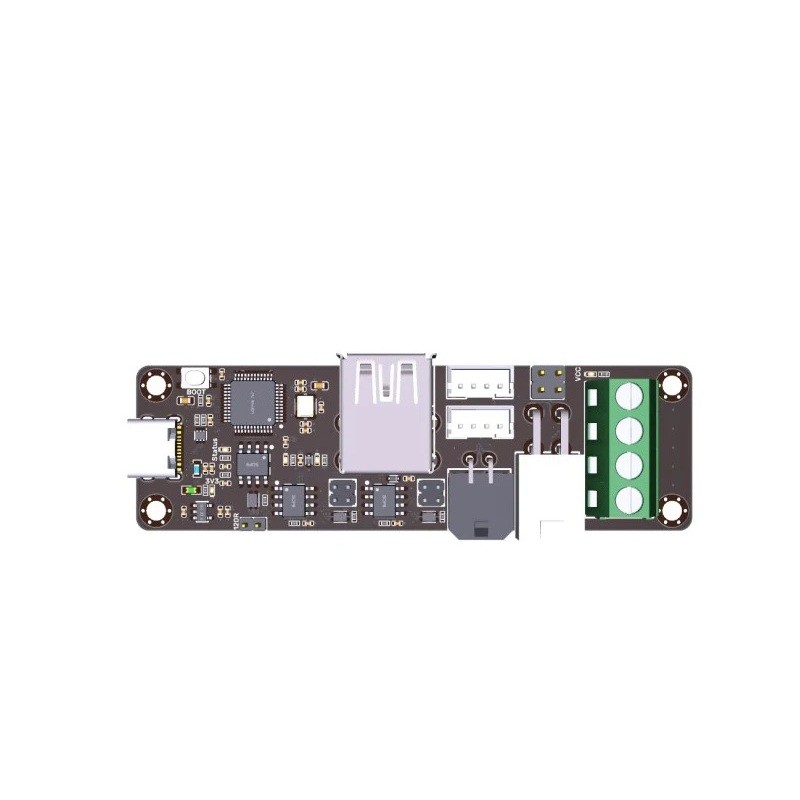

Adaptér U2C V2.1 s tromi výstupmi CAN na prevod USB na zbernicu CAN
Adaptér U2C V2.1 slúži ako prevodník medzi portom USB a priemyselnou zbernicou CAN, čím výrazne zjednodušuje zapojenie moderných 3D tlačiarní s firmvérom Klipper. Zbernica CAN (Controller Area Network) je komunikačný systém používaný v priemysle, ktorý umožňuje dlhý prenos dát, vysokú odolnosť voči rušeniu, nízku latenciu a pripojenie viacerých zariadení na jednu linku. U2C V2.1 dokáže rozšíriť túto funkcionalitu na bežné domáce tlačiarne a vďaka tomu umožňuje stabilnejší prevádzku, presnejšie riadenie a čistejšie vedenie káblov.
Táto verzia je vybavená tromi samostatnými CAN výstupmi, ktoré uľahčujú paralelné zapojenie viacerých modulov, napríklad dosiek EBB36 CAN alebo EBB42 CAN, prípadne ďalších rozširujúcich komponentov. Adaptér obsahuje ochranu proti elektrostatickému výboju (ESD), takže nedochádza k poškodeniu USB portu ani pripojených zariadení. Povrchová úprava dosky ENIG zabezpečuje dlhú životnosť, vysokú vodivosť a spoľahlivú odolnosť voči oxidácii.
U2C V2.1 pracuje v napäťovom rozsahu 12–24 V a jeho konektory sú prehľadne rozmiestnené: port USB-C, vstupný CAN-IN, tri výstupy CAN-OUT, indikačné body, napájacie svorky a ochranné obvody. Adaptér je možné používať aj na aktualizáciu firmvéru zariadení a podporuje konfiguráciu v systéme Klipper. Je ideálny na prepojenie Raspberry Pi, riadiacej dosky Octopus PRO a extruderových CAN modulov — výsledkom je výrazne jednoduchšie a profesionálnejšie vedené káblovanie celej tlačiarne.
Inštalácia
1) Pripojte adaptér k Raspberry Pi pomocou USB-C.
2) Zapojte napájanie 12–24 V podľa polarity označenej na svorkách.
3) Do vstupu CAN-IN pripojte hlavnú vetvu zbernice CAN.
4) Do troch CAN-OUT výstupov zapojte moduly (napríklad EBB36 alebo EBB42).
5) Skontrolujte upevnenie vodičov a správne smerovanie káblov.
6) V Klipperi nastavte identifikáciu CAN zariadení a dokončite konfiguráciu.
Vysvetlenie skratiek
CAN – dátová komunikačná zbernica s vysokou odolnosťou a nízkym oneskorením.
USB-C – univerzálny port pre napájanie aj prenos dát.
ESD – ochrana proti elektrostatickému výboju.
ENIG – zlatená povrchová úprava plošných spojov pre vyššiu presnosť a životnosť.
Kompatibilita
Kompatibilný s doskami EBB36 CAN, EBB42 CAN, Octopus PRO, základnými doskami s podporou zbernice CAN, Raspberry Pi a ďalšími modulmi využívajúcimi komunikáciu CAN v rámci Klipperu. Je možné pripojiť viac zariadení súčasne.
Obsah balenia
1× adaptér U2C V2.1 (3 výstupy CAN)
U2C V2.1 je spoľahlivý a efektívny prvok, ktorý zásadne zlepšuje stabilitu a jednoduchosť zapojenia moderných 3D tlačiarní.
