Lineárne vedenia
Koľajnice MGN a vodiace lišty SBR s vozíkmi pre CNC stroje, 3D tlačiarne aj automatizáciu. Lineárne vedenie prevedie otáčanie motora na presný priamy pohyb osi. Veľkosti MGN7 až MGN15 v dĺžkach 100 až 800 mm a lišty SBR12–SBR20 v sadách 800 až 2200 mm, vozíky typu C aj H.
Lineárne vedenia
Každý stroj, ktorý sa pohybuje po osi — CNC frézka, 3D tlačiareň, ploter alebo jednoúčelová automatizácia — potrebuje niečo, čo pohyb udrží v priamke a zachytí sily kolmé na smer posuvu. Presnosť výsledku potom nezávisí len od motora, ale hlavne od toho, ako málo vôle má vedenie. Vôľa na osi sa totiž prepíše priamo do rozmeru obrobku alebo do stien výtlačku.

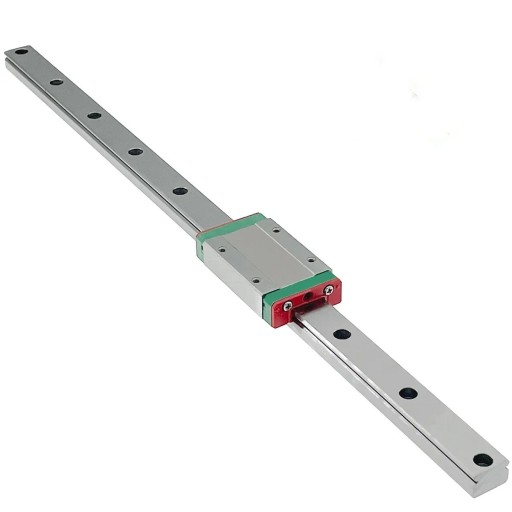

Koľajnice MGN sú profilové vedenie s vozíkom, v ktorom obiehajú guľôčky. Číslo v označení je šírka koľajnice v milimetroch: MGN7 a MGN9 sa hodia na ľahké osi 3D tlačiarní a malých mechaník, MGN12 a MGN15 unesú viac a používajú sa tam, kde sa reže. Koľajnice majú montážne otvory v pevnej rozteči, takže rám musí mať diery na zodpovedajúcich miestach, a hlavne musí byť rovný — profilové vedenie nerovnosť podkladu neodpustí, prenesie ju do dráhy.
Vozíky C a H sa líšia dĺžkou. Typ C je kratší, štandardná voľba tam, kde je málo miesta. Typ H je dlhší, má viac guľôčok v obehu, a preto vyššiu nosnosť a lepšiu odolnosť proti klopeniu — vyplatí sa pri dlhých konzolách a tam, kde vozík nesie hmotu ďaleko od koľajnice.

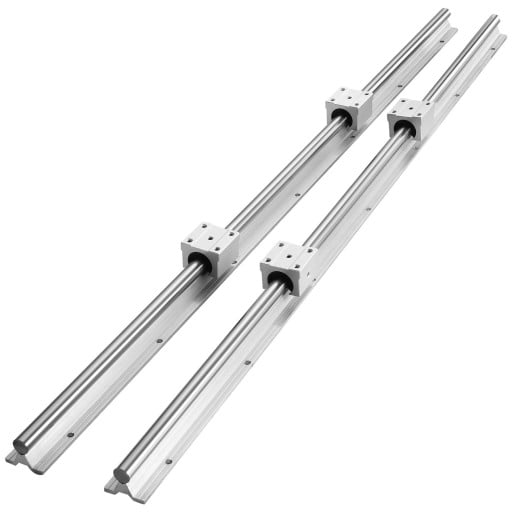

Lišty SBR sú iná konštrukcia: guľatá tyč nesená hliníkovým profilom po celej dĺžke, po ktorej jazdí otvorený domček s ložiskami. Sú lacnejšie, tolerantnejšie k nepresnému rámu a vďaka podpore po celej dĺžke sa nemusia báť priehybu na dlhších osiach. Za to platíte nižšou presnosťou a väčšou citlivosťou na nečistoty.
Pri výbere vychádzajte z toho, akú dlhú dráhu potrebujete a aké sily na osi vznikajú, a nechajte si rezervu na uchytenie vozíka. Všetky vedenia potrebujú mazivo a čistotu — triesky a prach v guľôčkovej dráhe zničia vozík rýchlejšie než roky prevádzky.
