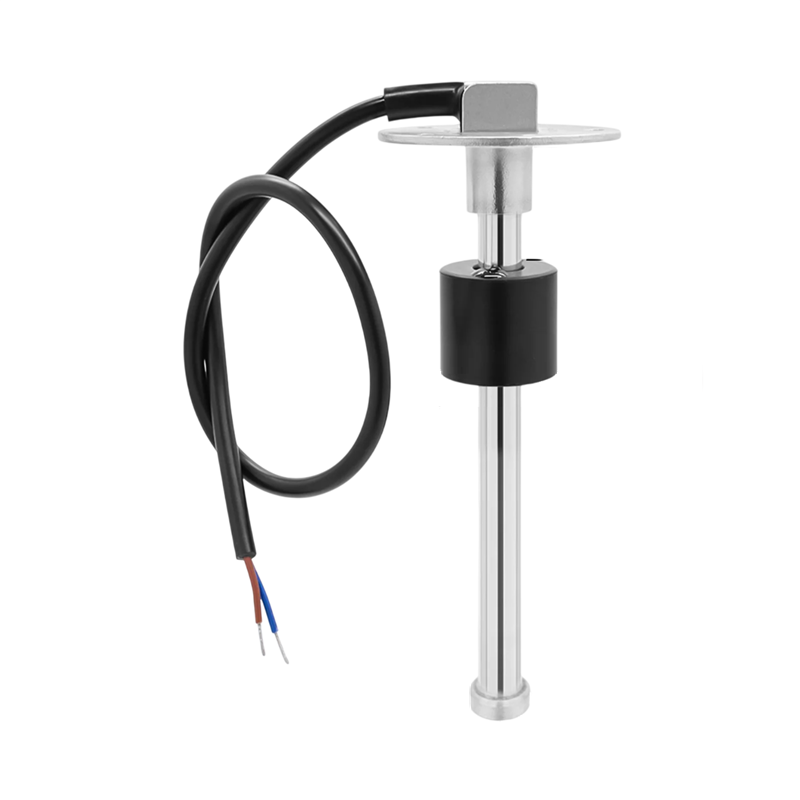

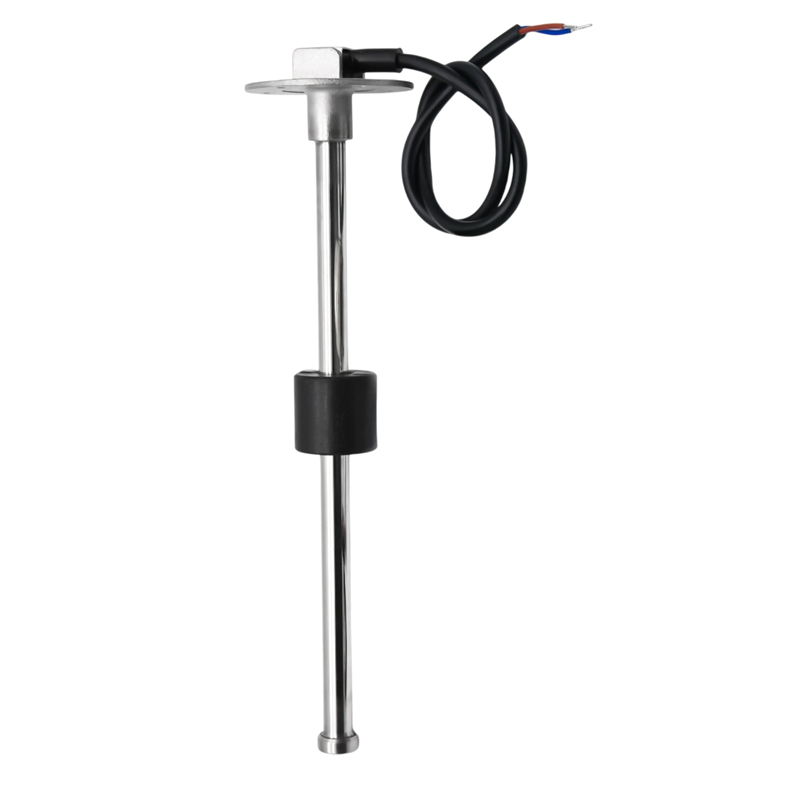

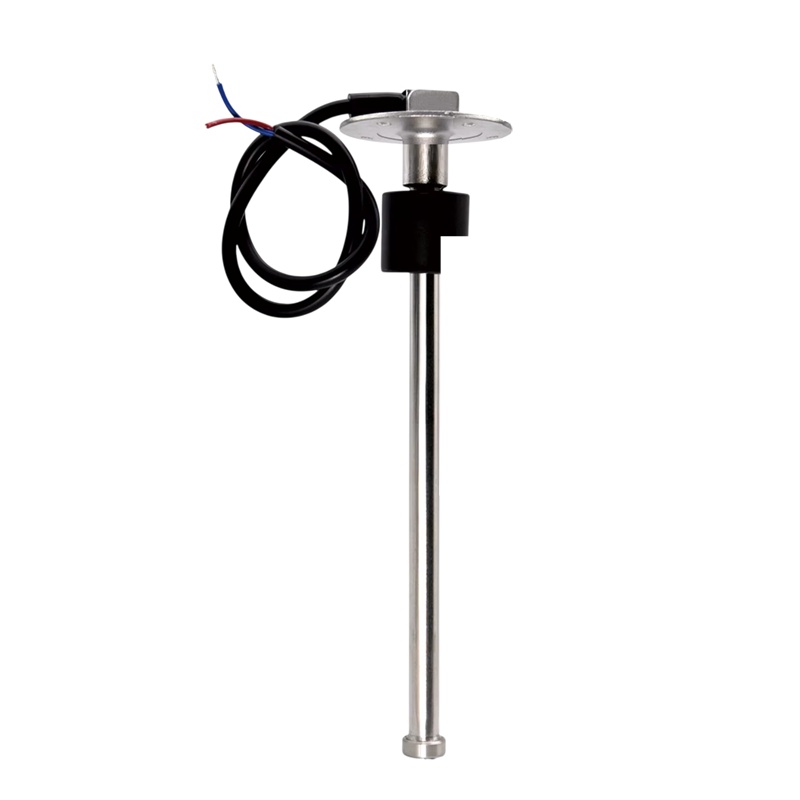

Elektrický snímač hladiny paliva 0–190 Ω 275 mm 11" hladinový senzor IP67 pre meranie paliva a kvapalín v nádržiach lodí, nákladných vozidiel
Snímač hladiny paliva je určený na meranie množstva kvapaliny vo vnútri nádrže. Tento typ senzora využíva odporový výstup 0–190 Ω, ktorý je bežným štandardom pre ukazovatele hladiny paliva používané v dopravných a technických systémoch. Vďaka tomu je možné senzor pripojiť k rôznym meracím prístrojom používaným vo vozidlách, lodiach alebo iných technických zariadeniach.
Meracia tyč senzora má dĺžku 275 mm (11"), čo zodpovedá odporúčanej výške nádrže približne 285 až 300 mm. Vďaka tejto dĺžke je snímač vhodný pre nádrže s väčšou konštrukčnou výškou, kde je potrebné sledovať množstvo paliva, oleja alebo iných kvapalín.
Zariadenie pracuje v napäťovom rozsahu 9–32 V DC a maximálny prevádzkový prúd nepresahuje ≤60 mA. Vďaka tomu je senzor kompatibilný s bežnými elektrickými systémami používanými v dopravných alebo priemyselných zariadeniach.

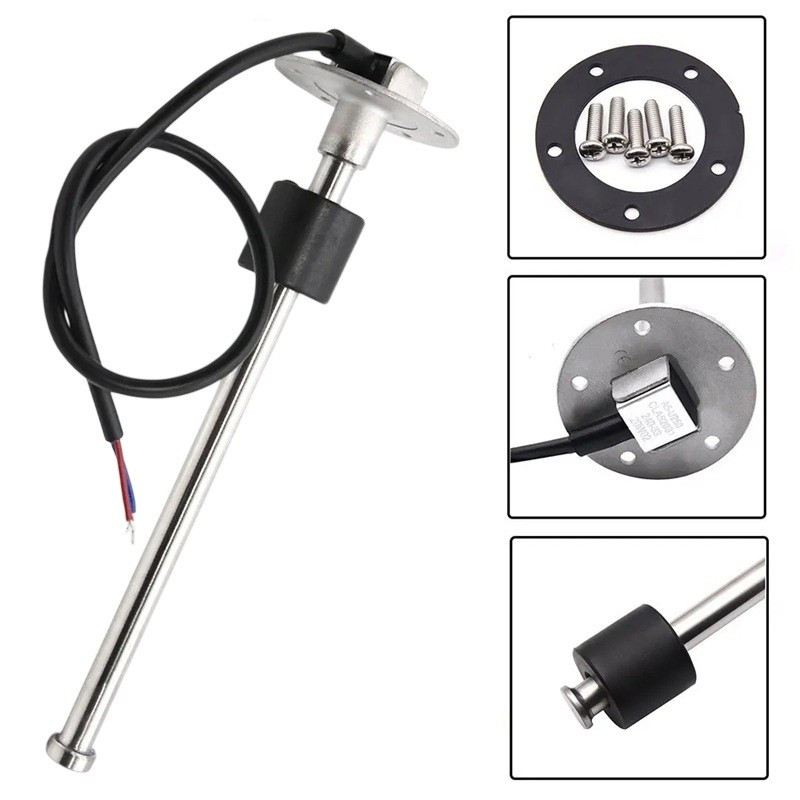

Konstrukcia senzora je prispôsobená montáži pomocou príruby s piatimi otvormi. Inštalácia sa vykonáva pomocou dodaných skrutiek M5 a tesnenia o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utiahnutie spojenia medzi senzorom a nádržou a obmedzuje riziko úniku kvapaliny.
Snímač je chránený stupňom krytia IP67, ktorý poskytuje ochranu proti prachu a krátkodobému ponoreniu do vody. Vďaka tomu je možné senzor používať aj v prostredí s vyššou vlhkosťou alebo pri kontakte s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 275 mm (11")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 285–300 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v námorných, lodných alebo nákladných systémoch

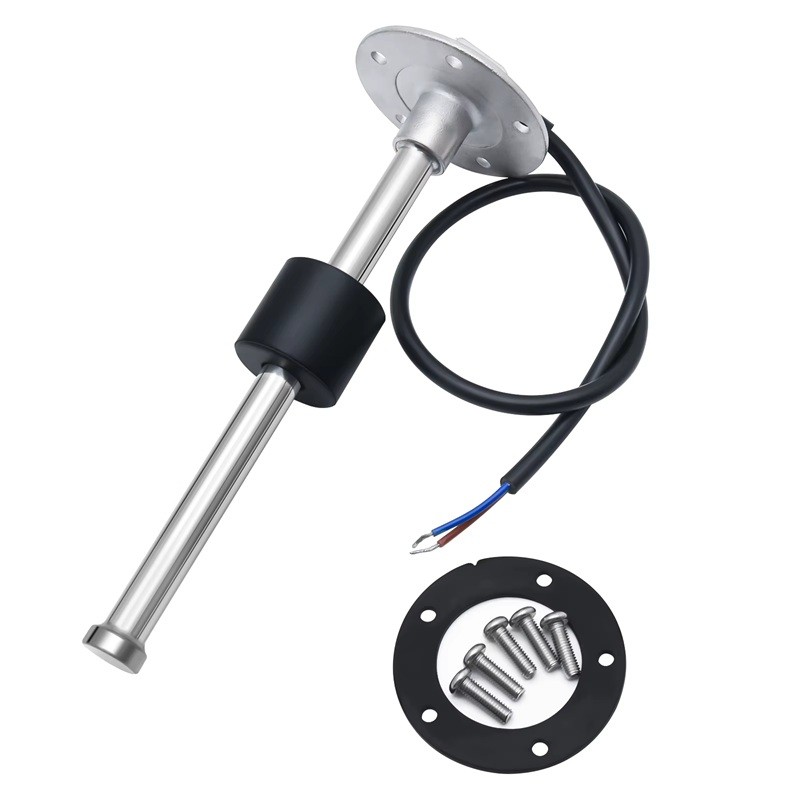

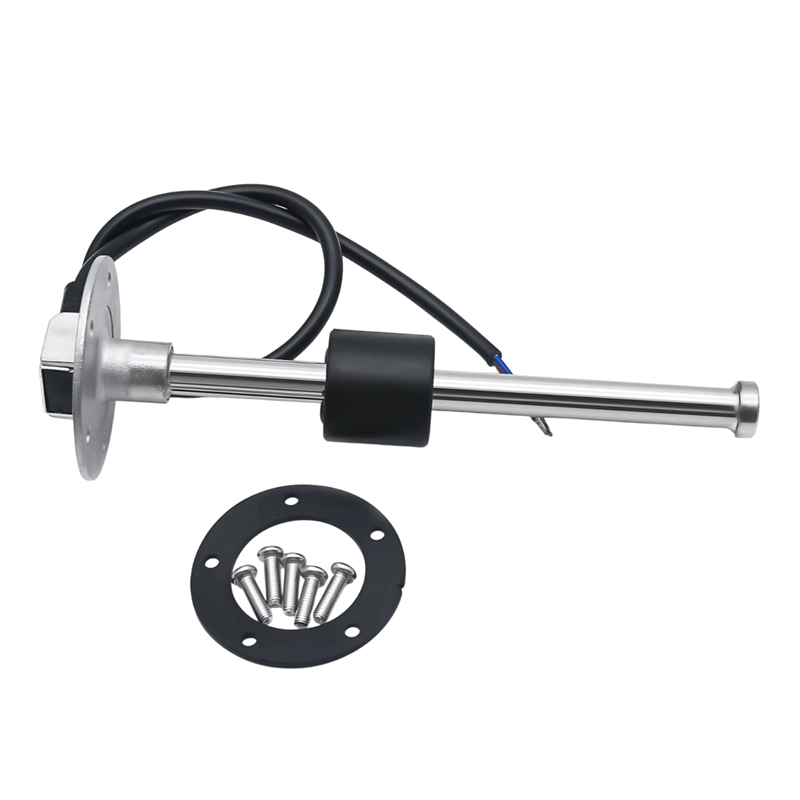

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážny skrut
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 275 mm je vhodný pre nádrže s väčšou konštrukčnou výškou. Montážna príruba umožňuje pevné uchytenie senzora pomocou piatich skrutiek. Súčasťou balenia sú montážne skrutky a tesnenie, ktoré pomáhajú zabezpečiť správne utiahnutie pri inštalácii. Krytie IP67 umožňuje použitie zariadenia aj v prostredí s vyššou vlhkosťou alebo pri kontakte s vodou.
