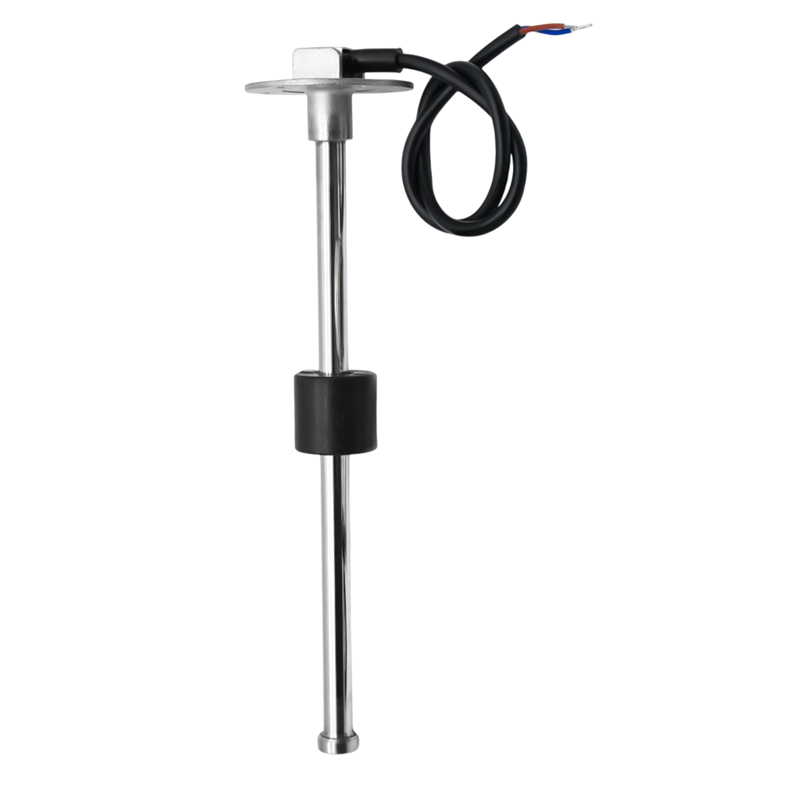

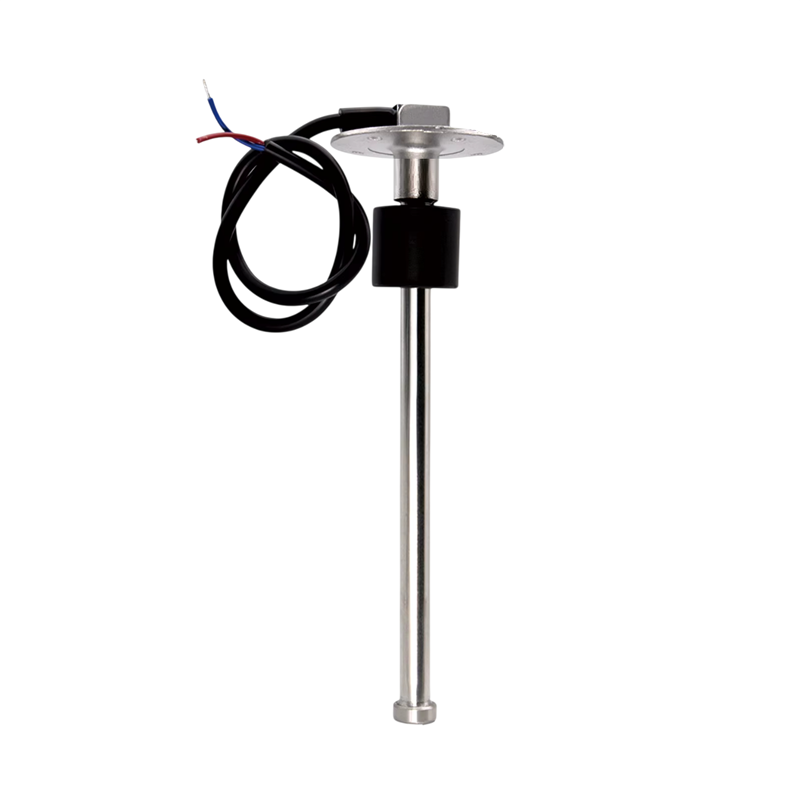

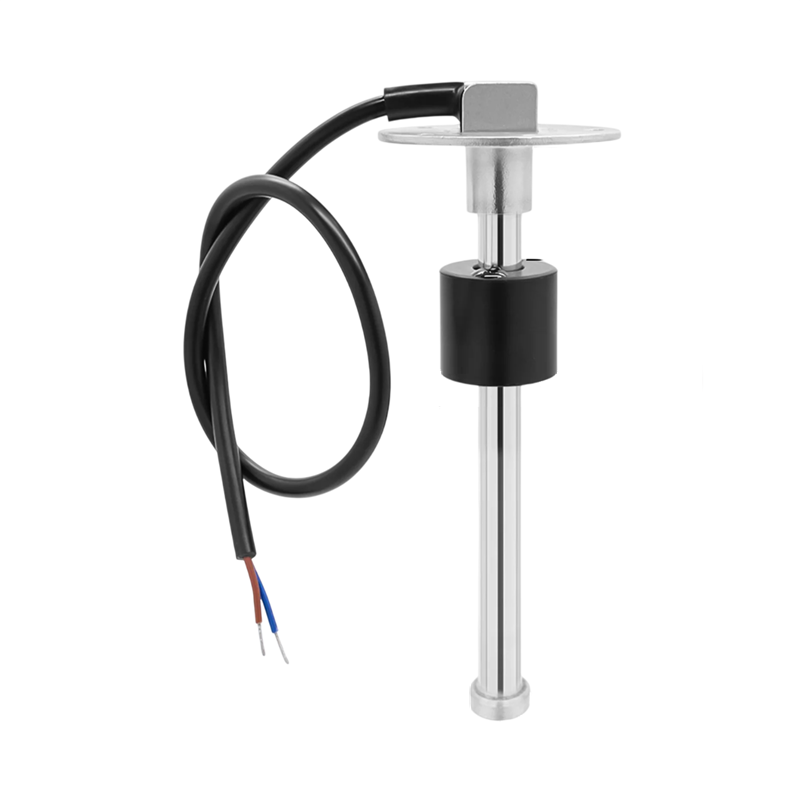

Hladinový snímač paliva 0–190 Ω 200 mm 8" elektrický senzor IP67 na meranie hladiny paliva a kvapalín v nádržiach lodí, vozidiel a techniky
Snímač hladiny paliva slúži na priebežné sledovanie množstva kvapaliny vo vnútri nádrže. Tento typ senzora využíva štandardný odporový výstup 0–190 Ω, ktorý je bežne používaný u ukazovateľov hladiny paliva v dopravnej a technickej technike. Vďaka tomu môže byť senzor použitý v rôznych systémoch určených na kontrolu stavu paliva alebo iných kvapalín.
Meriaca tyč má dĺžku 200 mm (8"), čo zodpovedá odporúčanej výške nádrže približne 210 až 225 mm. Tento rozmer je vhodný pre nádrže používané napríklad u lodí, nákladných vozidiel alebo technických zariadení, kde je potrebné kontrolovať hladinu paliva, oleja alebo inej kvapaliny.
Zariadenie pracuje v elektrickom rozsahu 9–32 V DC a jeho maximálny prevádzkový prúd dosahuje ≤60 mA. Vďaka tomu je možné senzor pripojiť k bežným elektrickým systémom používaným vo vozidlách, lodiach alebo iných mechanických zariadeniach.

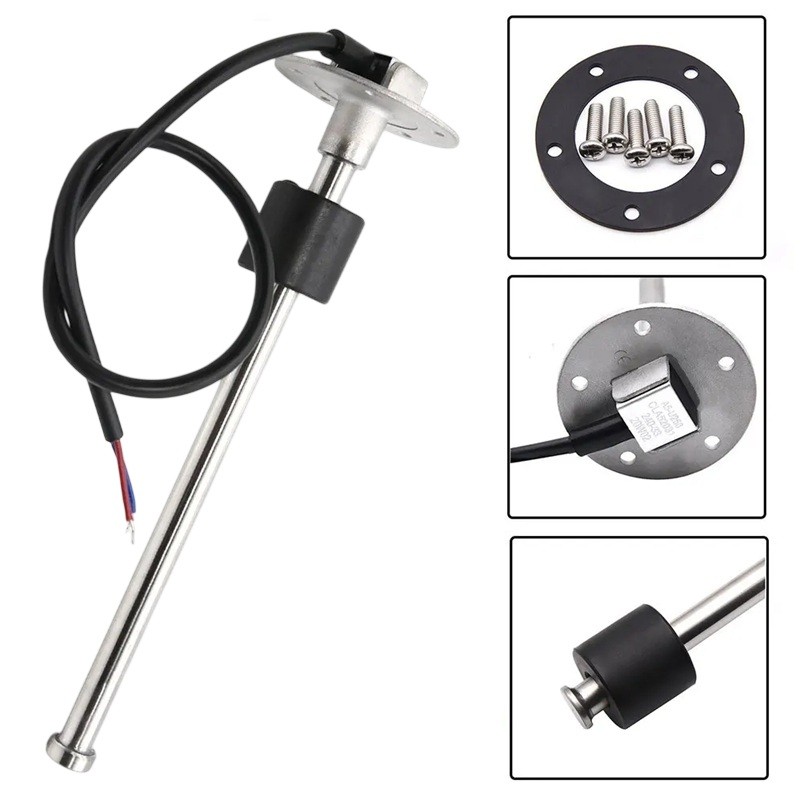

Senzor je navrhnutý na montáž pomocou príruby s piatimi otvormi. Pre inštaláciu sú v balení priložené montážne skrutky M5 a tesnenie o hrúbke 2 mm, ktoré pomáha zabezpečiť správne utesnenie spojenia medzi senzorom a nádržou. Vďaka tejto konštrukcii je možné snímač pevne upevniť a súčasne minimalizovať riziko úniku kvapaliny.
Ochranu zariadenia zabezpečuje stupeň krytia IP67, ktorý chráni senzor proti prachu a krátkodobému ponoreniu do vody. Konštrukcia je prispôsobená na prevádzku v rôznych podmienkach. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 200 mm (8")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 210–225 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v námorných, lodných alebo nákladných systémoch

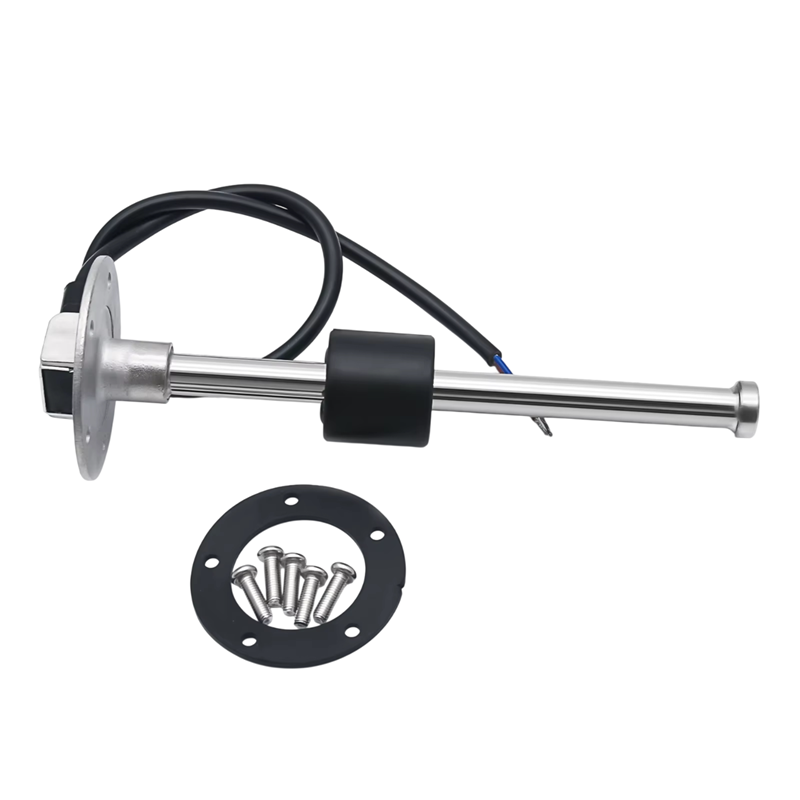

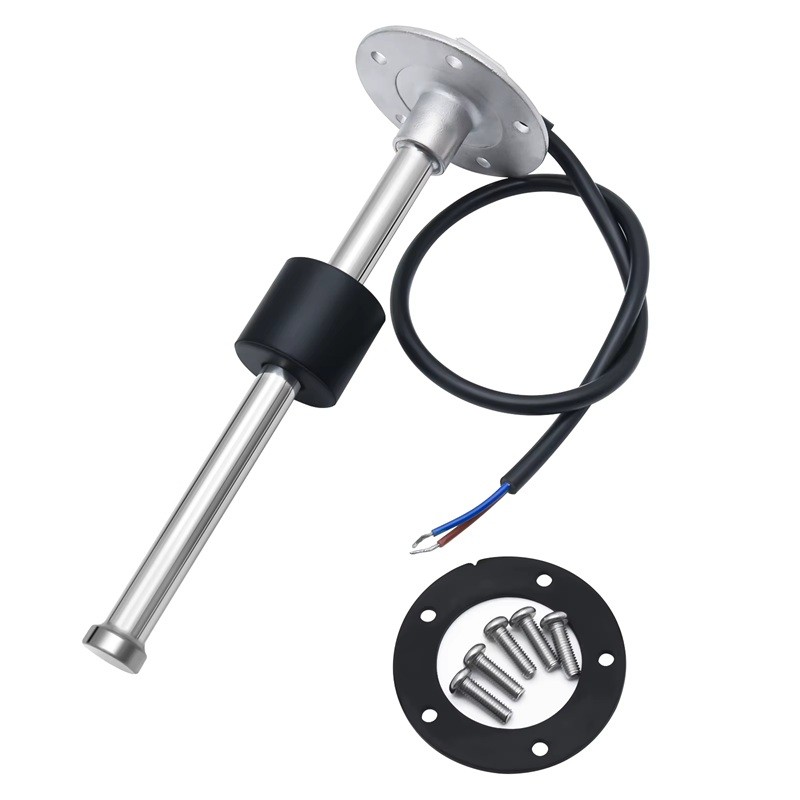

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač umožňuje sledovať stav kvapaliny v nádrži pomocou odporového výstupu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 200 mm je vhodný pre nádrže s väčšou konštrukčnou výškou. Montážna príruba umožňuje pevné uchytenie senzora pomocou piatich skrutiek. Súčasťou balenia je aj tesnenie, ktoré pomáha zabezpečiť správne utesnenie pri inštalácii. Krytie IP67 umožňuje použitie senzora aj v prostredí s vlhkosťou alebo pri kontakte s vodou.
