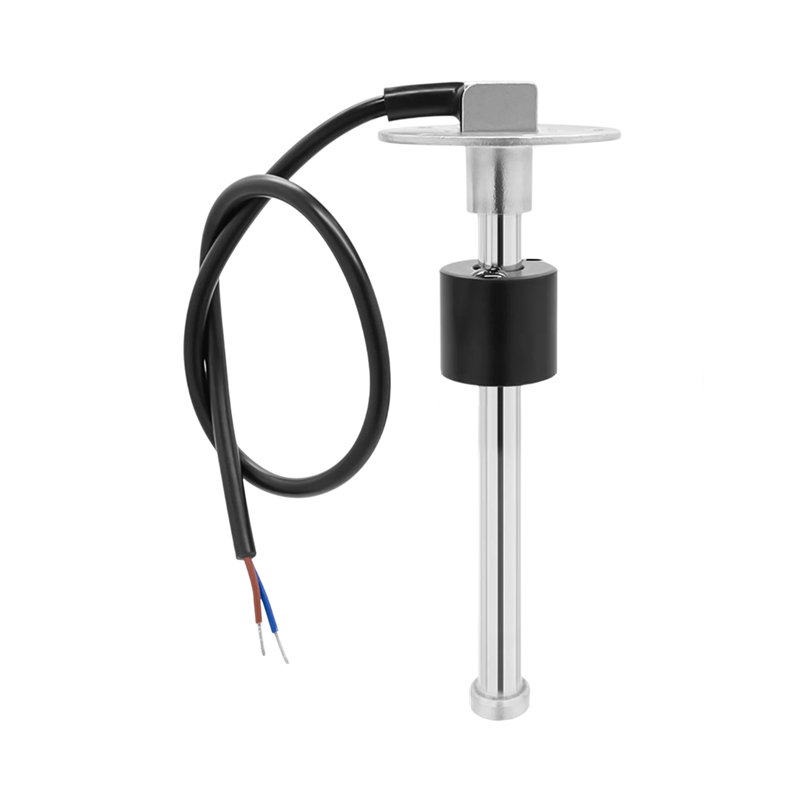

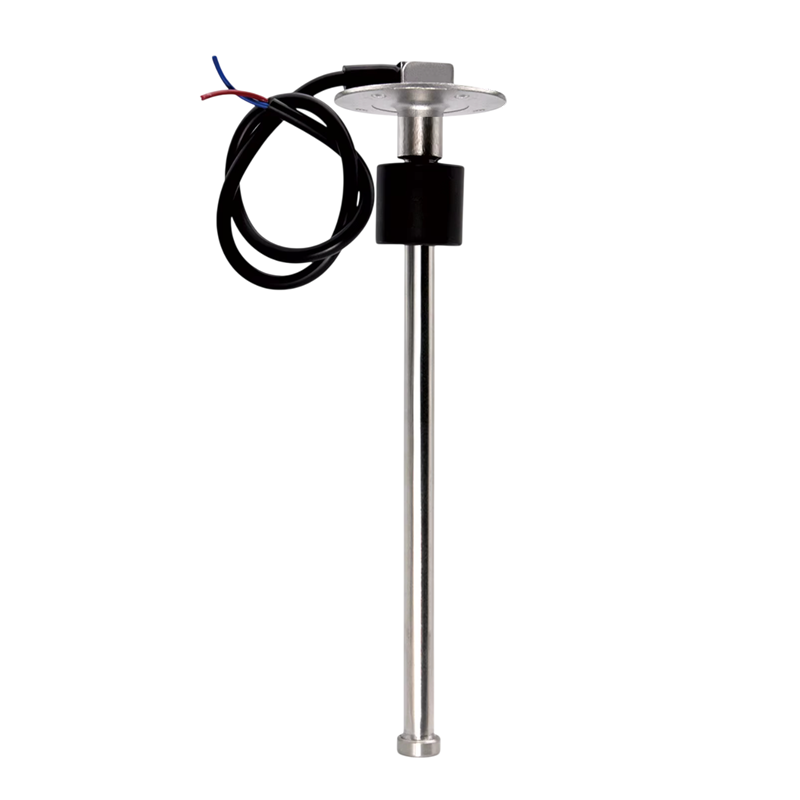

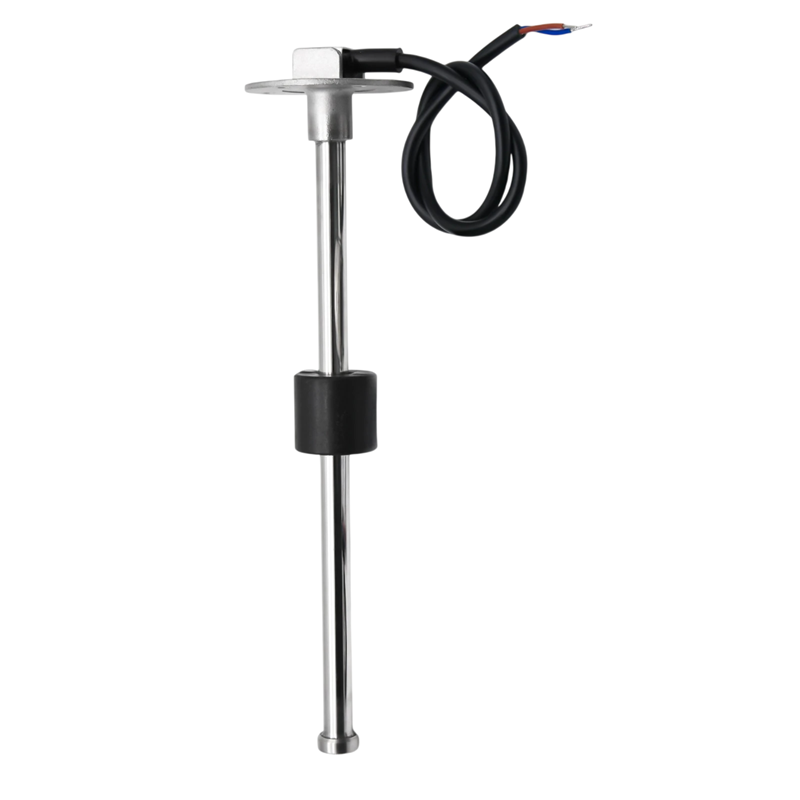

Odporový plovákový snímač hladiny paliva 0–190 Ω dĺžka 550 mm 22" meracia sonda IP67 pre kontrolu hladiny paliva a kvapalín v nádržiach
Tento snímač hladiny paliva slúži na meranie množstva kvapaliny vo vnútri nádrže pomocou plavákového mechanizmu. Pohyb plováku je prevádzaný na elektrický odporový signál v rozsahu 0–190 Ω, ktorý je bežne používaný u ukazovateľov hladiny paliva v rôznych dopravných a technických aplikáciách.
Meracia tyč má dĺžku 550 mm (22"), čo zodpovedá odporúčanej výške nádrže približne 560 až 575 mm. Vďaka tejto dĺžke je senzor vhodný pre väčšie nádrže používané napríklad v nákladných vozidlách, lodiach alebo iných technických zariadeniach určených na skladovanie paliva, oleja či ďalších kvapalín.
Senzor je navrhnutý na napájanie 9–32 V DC a maximálny prevádzkový prúd dosahuje ≤60 mA. Tieto parametre umožňujú integráciu do bežných elektrických systémov používaných v dopravnej technike alebo priemyselných zariadeniach.
Zariadenie je konštruované na prevádzku v rôznych teplotných podmienkach. Prevádzková teplota sa pohybuje v rozsahu -30 až +75 °C, zatiaľ čo skladovacia teplota môže byť od -40 do +85 °C. Konštrukcia senzora je zároveň chránená stupňom krytia IP67, ktorý poskytuje ochranu proti prachu a zároveň odolnosť voči krátkodobému ponoreniu do vody.

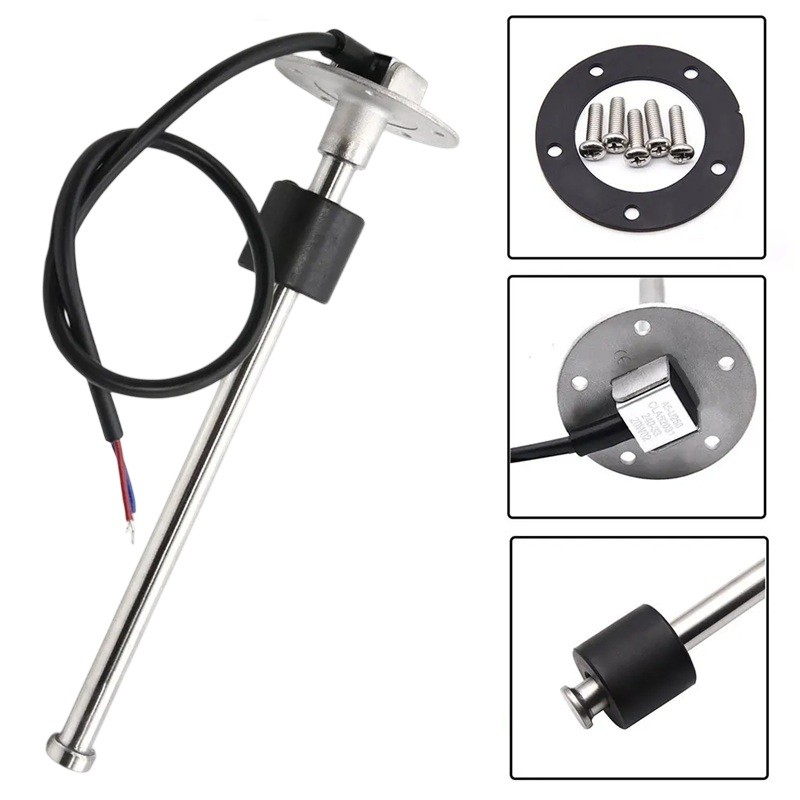

Montáž prebieha pomocou kruhovej príruby s piatimi montážnymi otvormi. Inštalácia sa vykonáva pomocou priložených skrutiek M5 a tesnenia o hrúbke 2 mm, ktoré pomáha zabezpečiť tesné spojenie medzi senzorom a nádržou.
Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži a poskytuje orientačnú informáciu o aktuálnom množstve paliva alebo inej kvapaliny.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka senzora: 550 mm (22")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 560–575 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v lodiach, nákladných vozidlách a technických systémoch

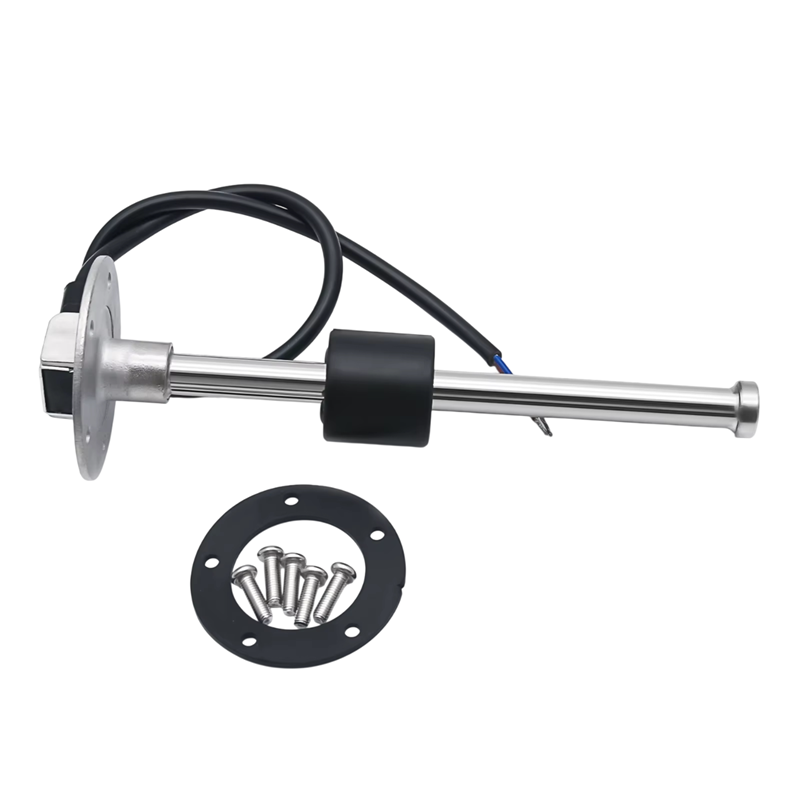

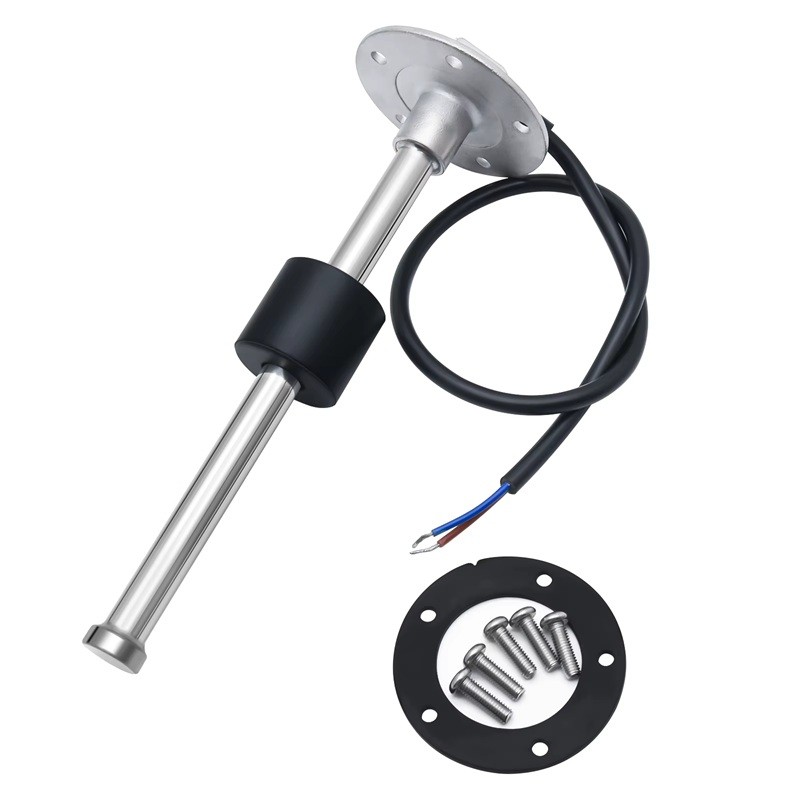

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač je určený na sledovanie hladiny kvapaliny v nádržiach pomocou plavákového systému a odporového signálu kompatibilného s bežnými meracími prístrojmi. Vďaka dĺžke 550 mm je vhodný pre vyššie nádrže. Konštrukcia s montážnou prírubou umožňuje pevné upevnenie pomocou piatich skrutiek a súčasťou balenia je aj tesnenie pre utiahnutie spoja. Stupeň krytia IP67 umožňuje použitie senzora aj v prostredí so zvýšenou vlhkosťou alebo prachom.
