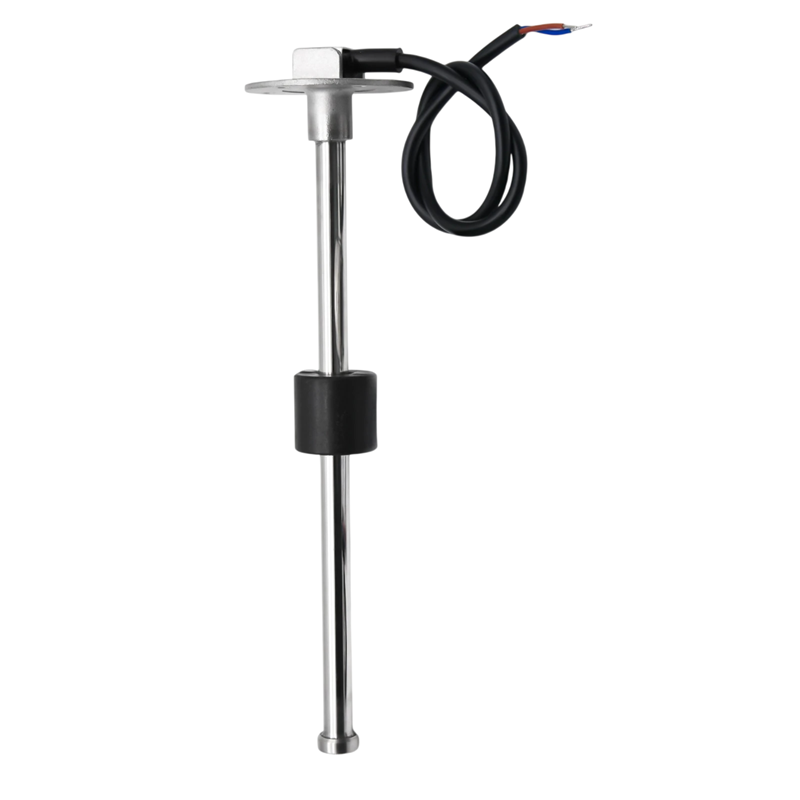

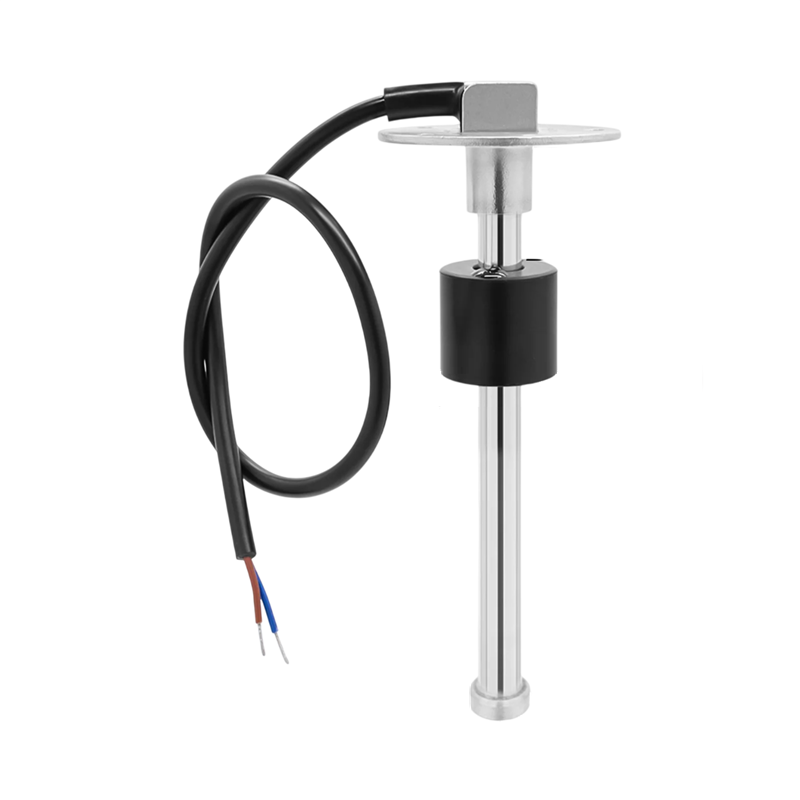

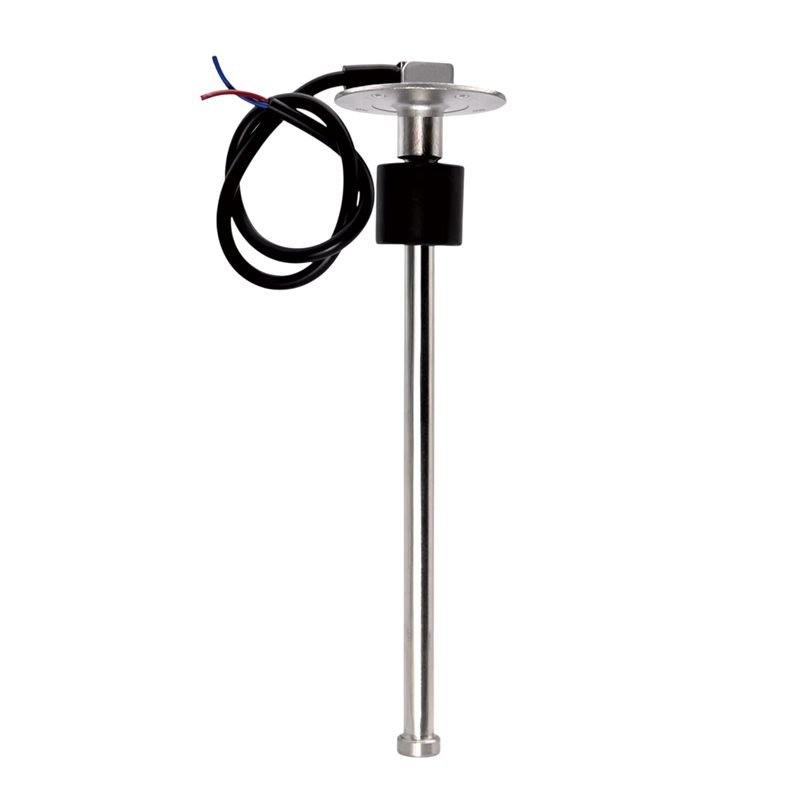

Palivová meracia sonda s plavákom 0–190 Ω dĺžka 525 mm 21" odporový senzor IP67 pre sledovanie hladiny paliva, oleja a kvapalín v nádržiach
Tento snímač hladiny paliva slúži na meranie množstva kvapaliny v nádrži pomocou plavákového mechanizmu. Konštrukcia senzora prevádza pohyb plaváka na elektrický signál v rozsahu 0–190 Ω, ktorý je bežne využívaný u ukazovateľov hladiny paliva v rôznych typoch dopravných a technických zariadení.
Meracia tyč senzora má dĺžku 525 mm (21"), vďaka čomu je vhodná pre nádrže s odporúčanou výškou približne 535 až 550 mm. Tento typ snímača je možné použiť napríklad v lodných systémoch, nákladných vozidlách alebo ďalších nádržiach určených pre palivo, olej alebo iné kvapaliny.
Senzor pracuje pri napájaní 9–32 V DC a maximálny prevádzkový prúd dosahuje ≤60 mA. Vďaka týmto parametrom je možné zariadenie zapojiť do bežných elektrických systémov vozidiel alebo technických zariadení.
Konštrukcia je navrhnutá pre spoľahlivý prevádzku v rôznych podmienkach. Prevádzkový teplotný rozsah činí -30 až +75 °C a skladovacia teplota môže byť od -40 do +85 °C. Senzor disponuje tiež stupňom ochrany IP67, ktorý zaisťuje ochranu proti prachu a krátkodobému ponoreniu do vody.

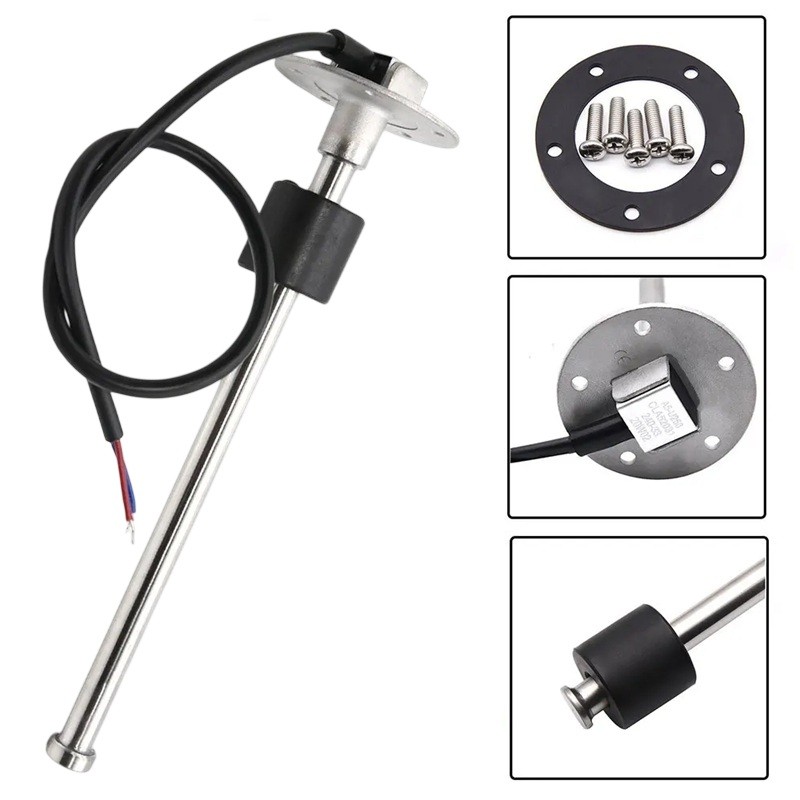

Montáž sa vykonáva pomocou príruby s piatimi montážnymi otvormi. Súčasťou balenia je tesnenie o hrúbke 2 mm a päť montážnych skrutiek M5, ktoré umožňujú pevné uchytenie senzora do nádrže. Konštrukcia umožňuje inštaláciu do rôznych typov nádrží určených pre palivo alebo iné kvapaliny.
Vďaka rozlíšeniu merania 21 mm je možné sledovať zmeny hladiny kvapaliny v nádrži a získať orientačnú informáciu o množstve paliva alebo inej kvapaliny vo vnútri nádrže.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka senzora: 525 mm (21")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 535–550 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v lodiach, nákladných vozidlách alebo technických systémoch

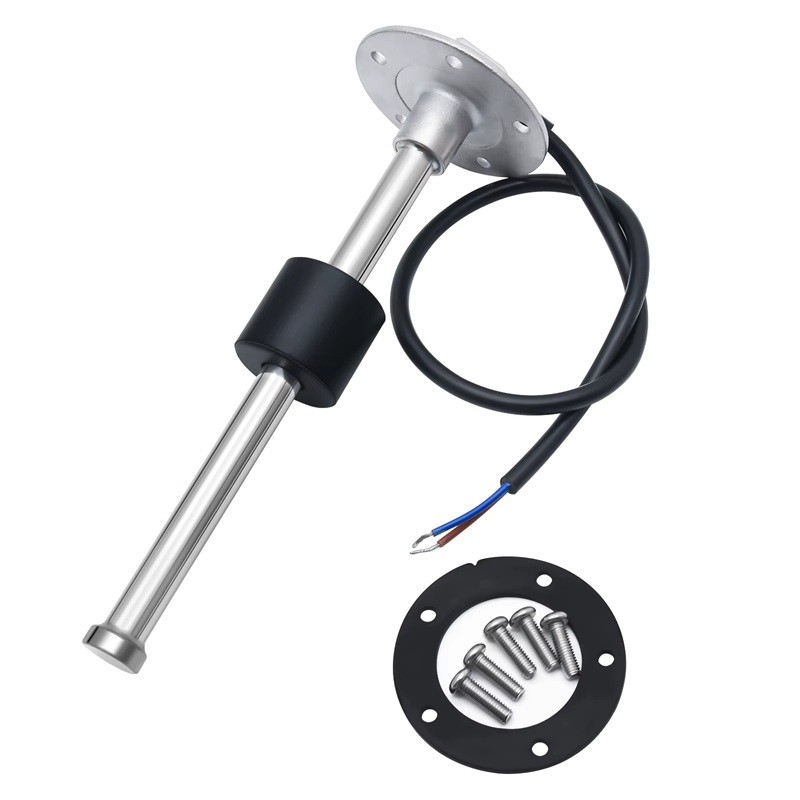

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× skrutka M5
Snímač umožňuje sledovanie hladiny kvapaliny v nádrži pomocou plavákového mechanizmu a odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 525 mm je vhodný pre nádrže s väčšou výškou. Montážna príruba umožňuje inštaláciu pomocou piatich skrutiek a súčasťou balenia je tesnenie pre utesnenie spoja. Konštrukcia s krytím IP67 umožňuje použitie senzora aj v prostredí so zvýšenou vlhkosťou alebo prachom.
