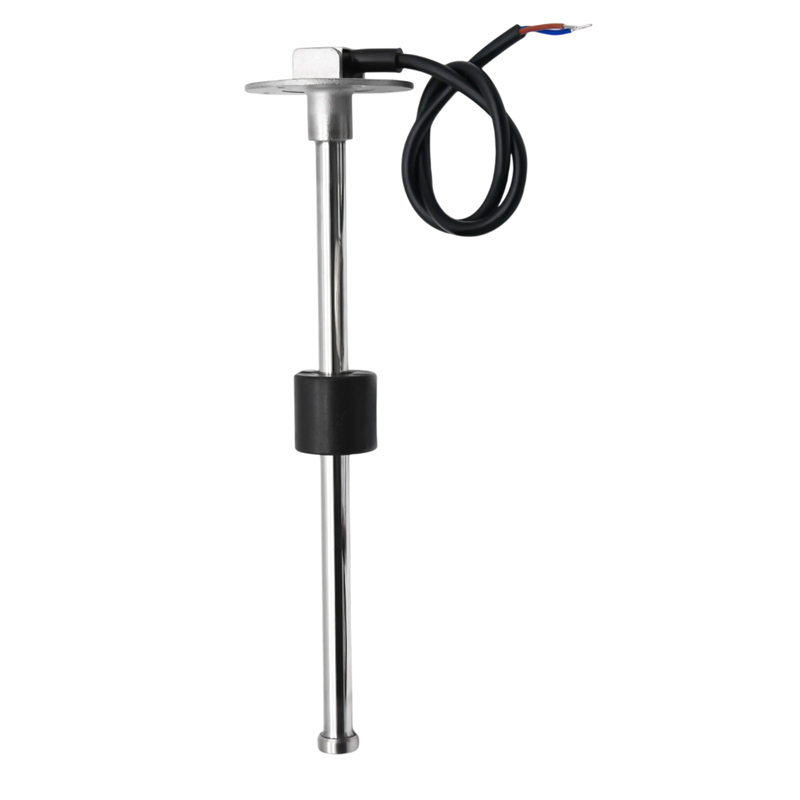

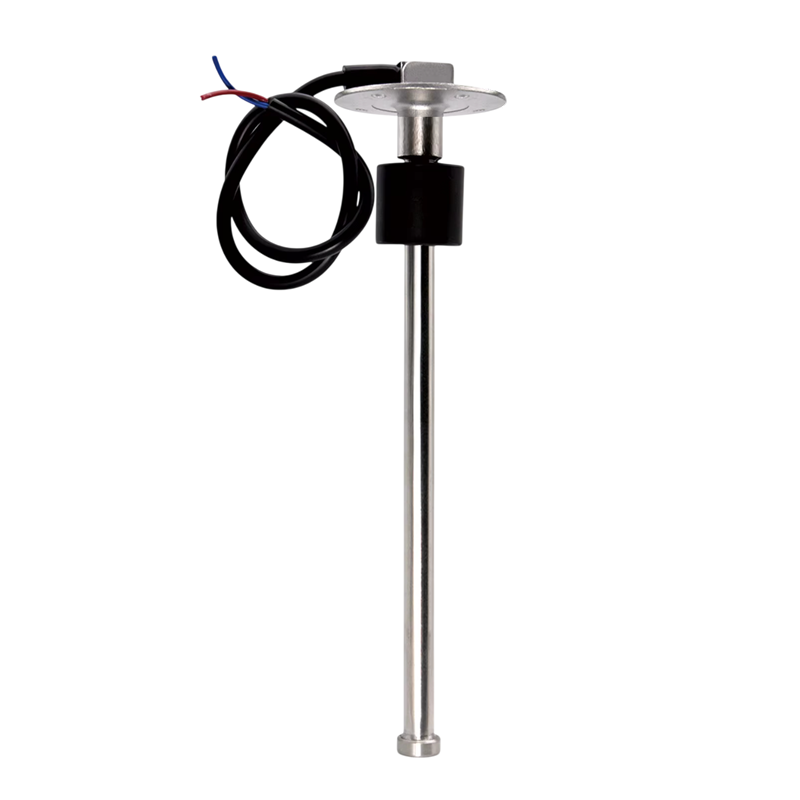

Plovákový snímač hladiny paliva 0–190 Ω 400 mm 16" elektrický senzor IP67 pre meranie paliva, oleja a kvapalín v nádržiach lodí a nákladných vozidiel
Tento snímač hladiny paliva slúži na meranie množstva kvapaliny v nádrži pomocou plovákového systému. Senzor generuje odporový signál v rozsahu 0–190 Ω, ktorý je bežne používaný u mnohých ukazovateľov hladiny paliva. Vďaka tomu je zariadenie kompatibilné s radom meracích prístrojov používaných v dopravných alebo technických systémoch.
Meracia tyč má dĺžku 400 mm (16"), čo zodpovedá odporúčanej výške nádrže približne 410 až 425 mm. Vďaka tejto dĺžke je senzor vhodný pre hlbšie nádrže používané napríklad v lodiach, nákladných vozidlách alebo ďalších technických zariadeniach.
Snímač pracuje s napájaním 9–32 V DC a maximálny prevádzkový prúd dosahuje ≤60 mA. Tieto hodnoty umožňujú integráciu do bežných elektrických systémov vozidiel alebo technických zariadení, kde je potrebné spoľahlivo sledovať hladinu kvapaliny.
Inštalácia senzora sa vykonáva pomocou montážnej príruby s piatimi otvormi. K upevneniu slúžia priložené skrutky M5 a tesnenie o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utesnenie medzi nádržou a senzorom a minimalizuje riziko úniku kvapaliny.
Zariadenie je chránené stupňom krytia IP67, čo znamená ochranu proti prachu a odolnosť voči krátkodobému ponoreniu do vody. Vďaka tomu môže byť snímač používaný aj v prostredí s vyššou vlhkosťou alebo v aplikáciách, kde môže dochádzať ku kontaktu s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 400 mm (16")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 410–425 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Určené pre palivové, olejové a kvapalné nádrže
- Vhodné pre lode, nákladné vozidlá a technické systémy

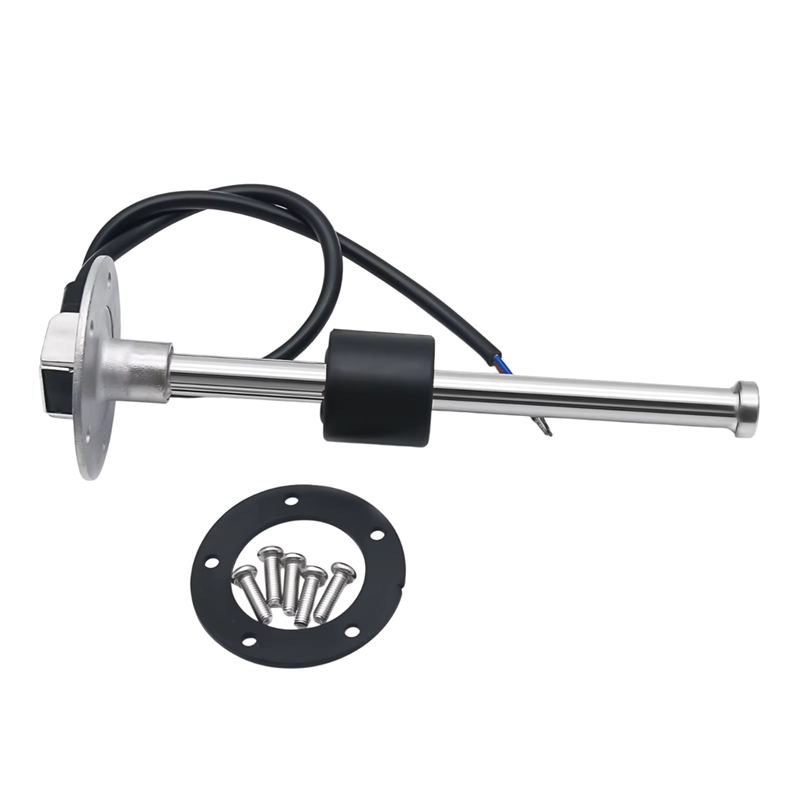

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 400 mm je vhodný pre nádrže s väčšou výškou používané v dopravnej alebo technickej praxi. Montáž pomocou piatich skrutiek umožňuje pevné uchytenie senzora v nádrži. Súčasťou balenia sú tiež montážne skrutky a tesnenie pre inštaláciu. Konštrukcia so stupňom krytia IP67 umožňuje použitie aj v náročnejších prevádzkových podmienkach.
