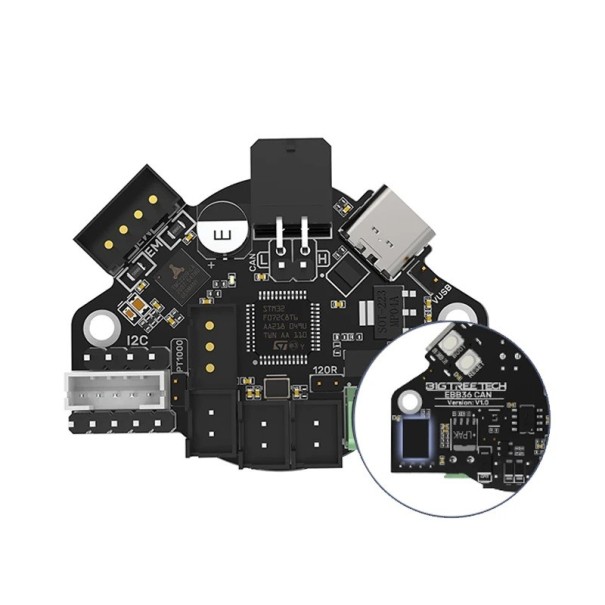

Riadiaca doska EBB 36 CAN pre 3D tlačiarne Podpora zbernice CAN Presné riadenie podávacej hlavy Sledovanie vibrácií ADXL345 Teplotné senzory
Riadiaca doska EBB 36 CAN je určená pre používateľov, ktorí chcú zvýšiť presnosť, stabilitu a spoľahlivosť svojej 3D tlačiarne. Slúži ako doplnkový modul umiestnený k podávacej hlave, kde zabezpečuje riadenie motora, meranie vibrácií a prenos dát cez zbernicu CAN. Zbernica CAN je dátový systém pôvodne využívaný v automobilovom priemysle a umožňuje stabilnú, rýchlu a bezpečnú komunikáciu aj na väčšie vzdialenosti. Súčasťou dosky je čip ADXL345, ktorý zaznamenáva chvenie a umožňuje tlačiarni upravovať pohyb, aby sa znížili rezonancie a zlepšila kvalita povrchu. Riadiaci modul TMC2209 umožňuje tichý, plynulý a presný chod motora podávacej hlavy. Doska podporuje senzory PT100 a PT1000, ktoré umožňujú veľmi presné meranie teploty a môžu byť pripojené dvojvodičovým či štvorvodičovým zapojením.
Hlavné vlastnosti a výhody:
-
Stabilná komunikácia cez zbernicu CAN, ktorá zabezpečuje bezpečný a spoľahlivý prenos dát bez rušenia.
-
Merací čip ADXL345 umožňujúci kalibráciu vibrácií a zlepšenie kvality tlače.
-
Modul TMC2209 pre tiché a presné riadenie motora podávacej hlavy.
-
Podpora teplotných senzorov PT100 a PT1000 s prepínateľným typom zapojenia podľa potreby.
-
Ochranné prvky proti elektrostatickému výboju a prepätiu zabezpečujúce bezpečný chod dosky.
-
Možnosť zapnúť zakončovací odpor 120R pre správnu funkciu zbernice CAN.
-
Prepínateľné napájanie cez USB alebo hlavný napájací vstup.
-
Jasne označené konektory pre motor, ventilátory, senzory, spínače a osvetlenie.
-
Obsah balenia: 1x riadiaca doska EBB 36 CAN.
Návod na inštaláciu:
Doska sa upevní k motoru podávacej hlavy pomocou štandardných skrutiek. Po mechanickom pripevnení sa pripojí zbernica CAN, napájací kábel, motor, teplotné senzory a ventilátory. Podľa dĺžky kabeláže sa aktivuje alebo deaktivuje zakončovací odpor 120R pomocou prepojky. Ak je potrebné nezávislé napájanie cez USB, nastaví sa príslušná pozícia prepojky. Čip ADXL345 sa prepojí dátovým káblom s hlavnou doskou tlačiarne, aby bolo možné vykonať kalibráciu vibrácií. V systéme Klipper sa následne nakonfiguruje komunikácia CAN a nastaví potrebné parametre.
Táto verzia dosky je vhodná na modernizáciu starších tlačiarní aj pre nové konštrukcie. Používateľ získa presnejšie riadenie podávacej hlavy, lepšiu reguláciu teploty a možnosť využiť meranie vibrácií. Doska navyše zjednodušuje kabeláž a zvyšuje stabilitu celého systému. Vďaka kombinácii riadenia, merania a ochranných prvkov je spoľahlivým riešením pre kvalitnú tlač, dlhú životnosť a bezpečný chod. Používateľ ocení jednoduchú inštaláciu, čitateľné označenie konektorov a vysokú kompatibilitu s modernými systémami. Ide o riešenie navrhnuté pre tých, ktorí chcú dosiahnuť vyššiu presnosť a profesionálne výsledky.
