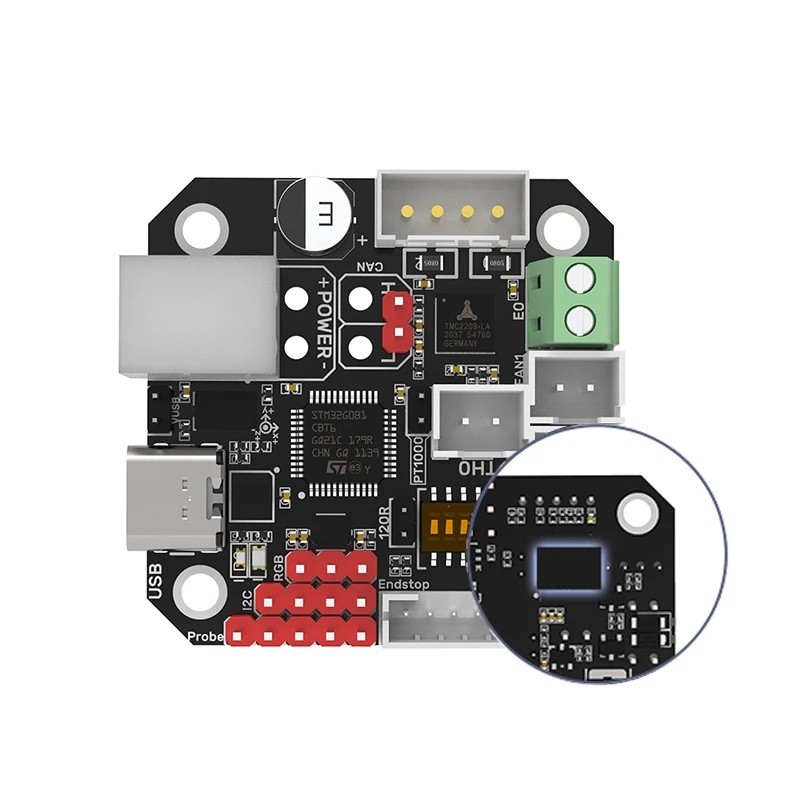

Riadiaca doska EBB 42 CAN pre 3D tlačiarne Podpora zbernice CAN Presné riadenie podávacej hlavy Sledovanie vibrácií ADXL345 Teplotné čidla
Riadiaca doska EBB 42 CAN je určená pre používateľov, ktorí potrebujú stabilné riadenie podávacej hlavy, presné meranie teplôt a spoľahlivý prenos dát v 3D tlačiarňach. Doska využíva zbernicu CAN, čo je dátový systém zabezpečujúci rýchlu, bezpečnú a odolnú komunikáciu medzi jednotlivými časťami zariadenia. Vďaka nej je možné výrazne obmedziť množstvo káblovania a dosiahnuť vyššiu spoľahlivosť. Na doske sa nachádza merací čip ADXL345, ktorý zaznamenáva vibrácie počas pohybov tlačiarne. Tieto údaje umožňujú kompenzáciu chvenia a zlepšenie kvality povrchu vytlačených modelov. Riadiaci modul TMC2209 je určený pre motor podávacej hlavy a zabezpečuje jeho tichý, plynulý a presný chod. Doska podporuje veľmi presné teplotné čidla PT100 a PT1000, ktoré je možné pripojiť dvouvodičovo alebo štvord vodičovo, čo sa volí pomocou prepínača. K dispozícii sú aj ochranné prvky proti elektrostatickému výboju a prepätiu, čím je zabezpečený bezpečný a dlhodobý prevádzkový chod. Konektory sú prehľadne označené a umožňujú pripojenie motora, ventilátorov, spínačov, osvetlenia aj dátových prvkov. Je možné tiež aktivovať zakončovací odpor 120R pre správnu funkciu zbernice CAN.
Hlavné vlastnosti a výhody:
-
Zbernica CAN pre stabilnú, rýchlu a bezpečnú komunikáciu s minimom káblovania.
-
Čip ADXL345 pre sledovanie vibrácií a možnosť ich kompenzácie.
-
Modul TMC2209 pre presné riadenie motora podávacej hlavy.
-
Podpora čidiel PT100 a PT1000 s prepínaním typu zapojenia.
-
Ochranné prvky proti výboju a prepätiu pre bezpečný prevádzkový chod a dlhú životnosť.
-
Zakončovací odpor 120R ovládaný prepojkou.
-
Prepínateľné napájanie cez USB pre nastavovanie.
-
Obsah balenia: 1x riadiaca doska EBB 42 CAN.
Návod na inštaláciu:
Doska sa upevní k motoru podávacej hlavy pomocou štandardných skrutiek. Po mechanickom upevnení sa pripojí zbernica CAN a zvolí sa, či aktivovať zakončovací odpor 120R podľa dĺžky kábla. Následne sa pripojí napájanie, motor, ventilátory, teplotné čidla a spínače. Ak je potrebné nezávislé napájanie cez USB, nastaví sa príslušná pozícia prepojky. Merací čip ADXL345 sa prepojí s hlavnou doskou tlačiarne pre kalibráciu vibrácií. V systéme Klipper sa následne nakonfiguruje komunikácia CAN a nastaví parametre podľa použitých motorov a tlačiarne.
Táto verzia dosky poskytuje používateľom stabilné, presné a moderné riešenie pre riadenie podávacej hlavy a súvisiacich funkcií. Umožňuje znížiť množstvo káblovania, zvýšiť stabilitu prenosu dát a získať presnejšiu kontrolu nad celým tlačovým procesom. Vďaka meraniu vibrácií je možné dosiahnuť kvalitnejšie povrchy a vyššiu presnosť. Jedná sa o spoľahlivé technické riešenie, ktoré je vhodné pre modernizáciu aj nové konštrukcie 3D tlačiarní. Používateľ ocení prehľadné konektory, jednoduchú inštaláciu a širokú kompatibilitu s modernými systémami založenými na zbernici CAN.
