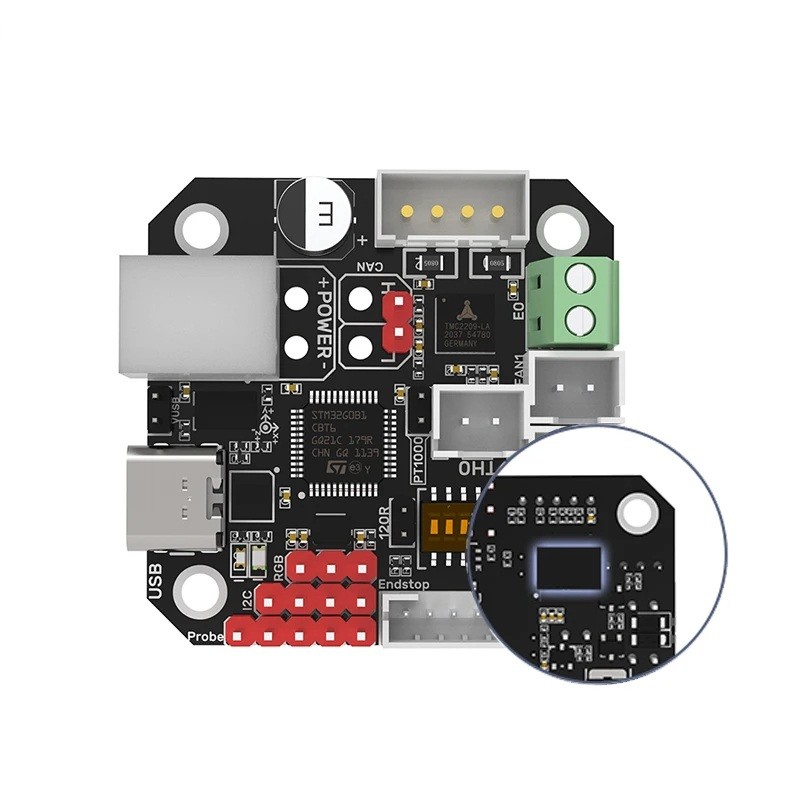

Riadiaca doska EBB 42 CAN s prevodníkom MAX31865 Podpora zbernice CAN Riadenie podávacej hlavy Sledovanie vibrácií ADXL345 Teplotné čidla
Riadiaca doska EBB 42 CAN s prevodníkom MAX31865 je určená používateľom, ktorí potrebujú presné meranie teploty, stabilnú komunikáciu a spoľahlivé riadenie podávacej hlavy u 3D tlačiarne. Kombinuje podporu zbernice CAN, merací čip ADXL345 a prevodník MAX31865, ktorý slúži na veľmi presné čítanie čidiel PT100 a PT1000. Zbernica CAN je dátový systém umožňujúci rýchly a bezpečný prenos dát medzi doskami, čo výrazne zvyšuje stabilitu a spoľahlivosť tlače. Čip ADXL345 zaznamenáva vibrácie pohybu tlačiarne, čo umožňuje následnú kompenzáciu chvenia a zlepšenie kvality povrchu modelov. O riadenie motora podávacej hlavy sa stará modul TMC2209 zaisťujúci tichý a presný chod. Doska obsahuje ochranné prvky proti elektrostatickému výboju a prepätiu, čo zvyšuje životnosť celého systému. Prehľadne označené konektory umožňujú jednoduché pripojenie motora, čidiel, ventilátorov, spínačov a dátových liniek.
Hlavné vlastnosti a výhody:
-
Zbernica CAN pre stabilný a rýchly prenos dát s minimom káblovania.
-
Prevodník MAX31865 pre veľmi presné digitálne čítanie čidiel PT100 a PT1000.
-
Čip ADXL345 pre sledovanie vibrácií a ich kompenzáciu v tlačovom procese.
-
Modul TMC2209 pre plynulé, tiché a presné riadenie motora podávacej hlavy.
-
Ochranné prvky proti elektrostatickému výboju a prepätiu pre bezpečný chod.
-
Možnosť zapnúť zakončovací odpor 120R.
-
Prepínateľné napájanie cez USB.
-
Obsah balenia: 1x riadiaca doska EBB 42 CAN s MAX31865.
Návod k inštalácii:
Doska sa upevní k motoru poháňajúcemu podávaciu hlavu pomocou bežných montážnych skrutiek. Potom sa pripojí zbernica CAN, pričom je možné aktivovať zakončovací odpor 120R podľa dĺžky vedenia medzi doskami. Následne sa zapojí napájací kábel, motor, ventilátory, spínače a teplotné čidla. Prevodník MAX31865 zaisťuje presné čítanie čidiel PT100 a PT1000, ktoré sa pripájajú podľa typu ich odporového zapojenia. Ak je potrebné napájanie cez USB, nastaví sa zodpovedajúca pozícia prepojky. Merací čip ADXL345 sa prepojí s hlavnou doskou tlačiarne pre kalibráciu vibrácií. V systéme Klipper sa potom nastaví komunikácia CAN, priradí sa identifikácia zariadenia a upravia parametre riadenia podávacej hlavy.
Táto verzia dosky poskytuje rozšírené možnosti riadenia a merania, ktoré sú vhodné pre náročných používateľov aj profesionálne konštrukcie 3D tlačiarní. Prevodník MAX31865 výrazne zvyšuje presnosť merania teploty, čo je dôležité pri práci s citlivejšími materiálmi. Zníženie káblovania vďaka zbernici CAN zlepšuje stabilitu systému a uľahčuje inštaláciu. Vďaka komplexnému prepojeniu riadenia motora, merania vibrácií a presného teplotného snímania je táto doska spoľahlivým technickým riešením pre dlhodobý a kvalitný tlač. Používateľ ocení jednoduchú inštaláciu, širokú kompatibilitu a vysokú stabilitu chodu.
