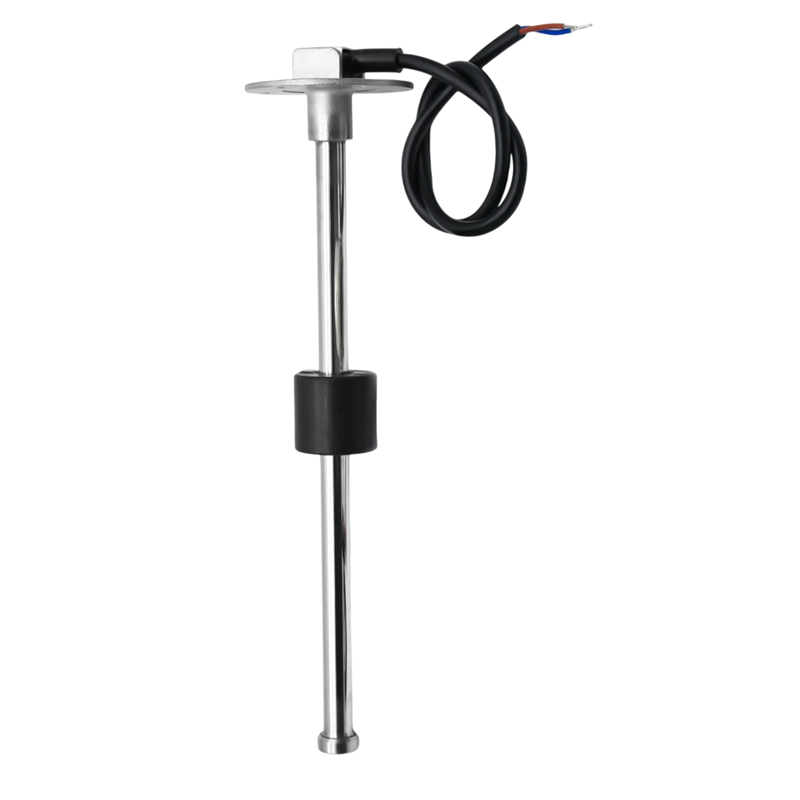

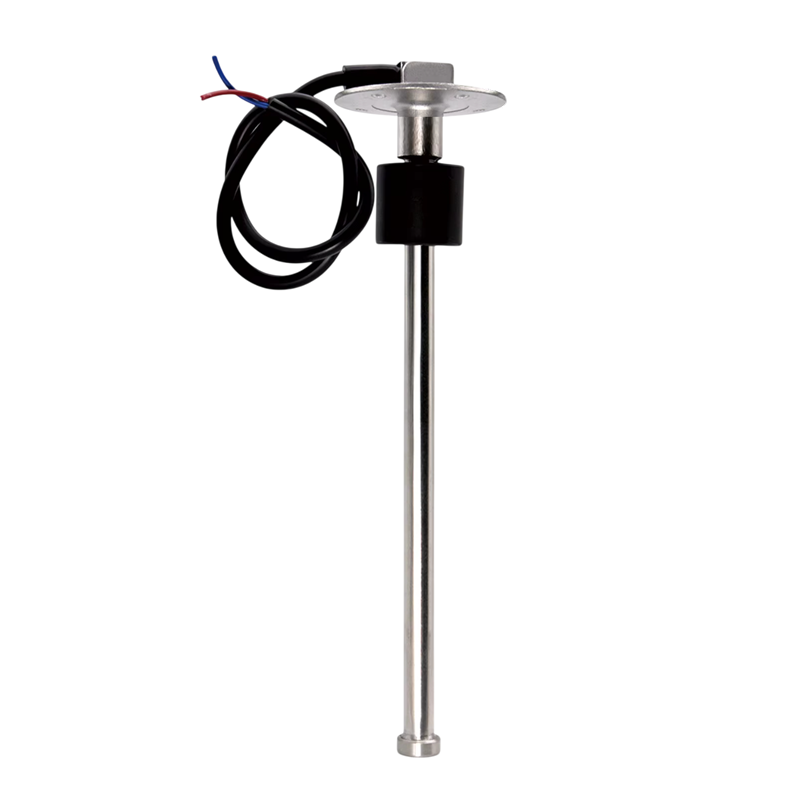

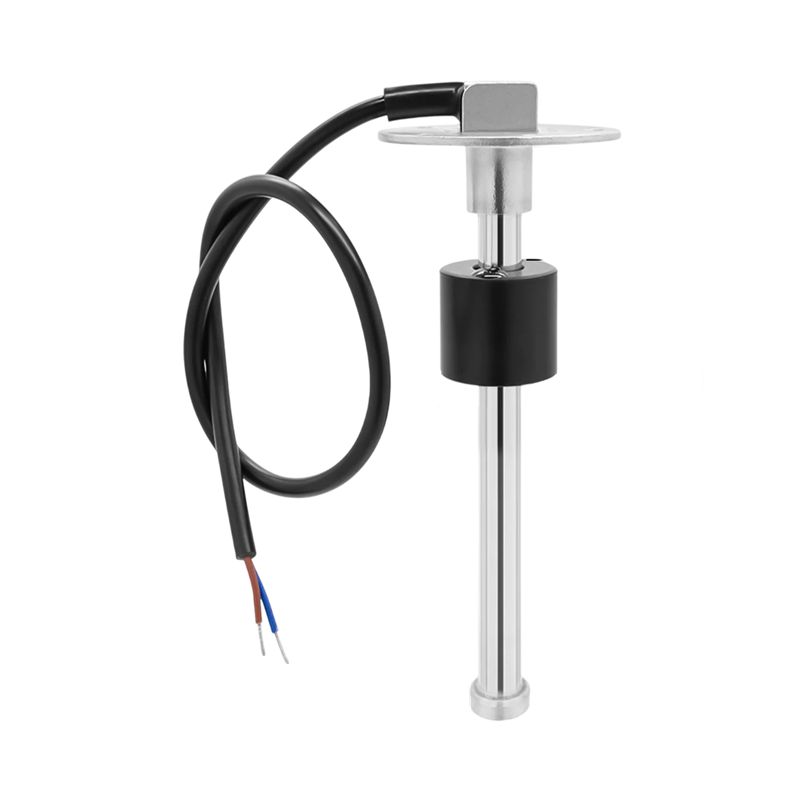

Senzor hladiny paliva 0–190 Ω 350 mm 14" elektrický snímač IP67 pre meranie hladiny paliva a kvapalín v nádržiach lodí a nákladných vozidiel
Snímač hladiny paliva je určený na meranie množstva kvapaliny vo vnútri nádrže. Tento typ senzora využíva odporový výstup 0–190 Ω, ktorý je bežne používaným štandardom u ukazovateľov hladiny paliva. Vďaka tomu je možné snímač pripojiť k rôznym meracím prístrojom používaným v dopravných alebo technických systémoch.
Meracia tyč má dĺžku 350 mm (14"), čo zodpovedá odporúčanej výške nádrže približne 360 až 375 mm. Vďaka tejto dĺžke je snímač vhodný pre nádrže s väčšou konštrukčnou výškou, kde je potrebné sledovať množstvo paliva, oleja alebo iných kvapalín.
Zariadenie pracuje v napäťovom rozsahu 9–32 V DC a jeho maximálny prevádzkový prúd nepresahuje ≤60 mA. Vďaka tomu je možné senzor zapojiť do bežných elektrických systémov používaných v dopravných alebo priemyselných zariadeniach.

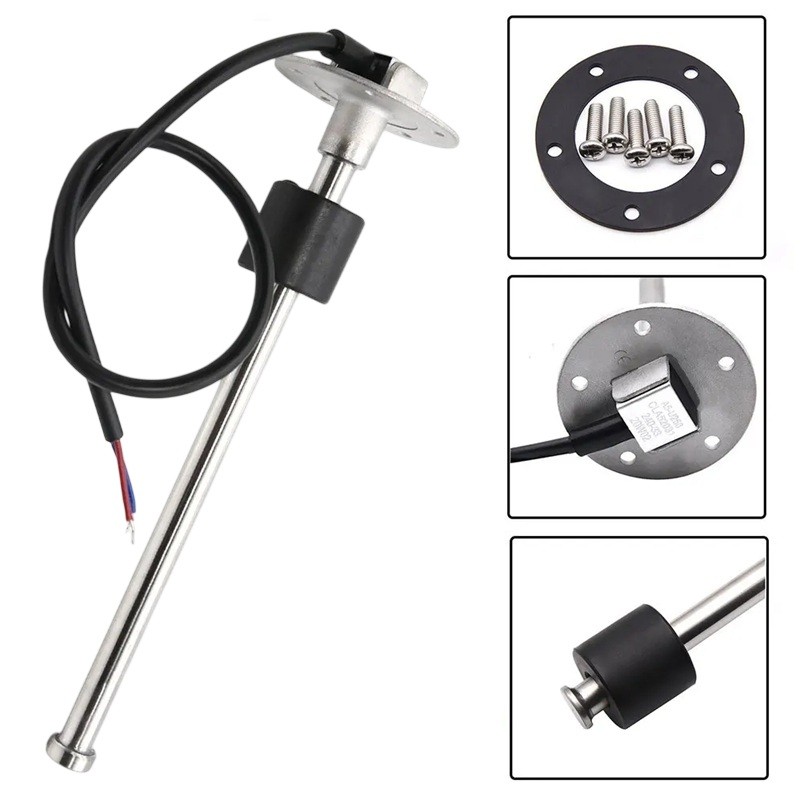

Konstrukcia snímača je navrhnutá na montáž pomocou príruby s piatimi otvormi. Inštalácia sa vykonáva pomocou priložených skrutiek M5 a tesnenia o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utesnenie spoja medzi senzorom a nádržou a minimalizovať možnosť úniku kvapaliny.
Senzor je chránený stupňom krytia IP67, ktorý poskytuje ochranu proti prachu a krátkodobému ponoreniu do vody. Vďaka tomu môže byť zariadenie používané aj v prostredí s vyššou vlhkosťou alebo pri kontakte s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 350 mm (14")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 360–375 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v námorných, lodných alebo nákladných systémoch

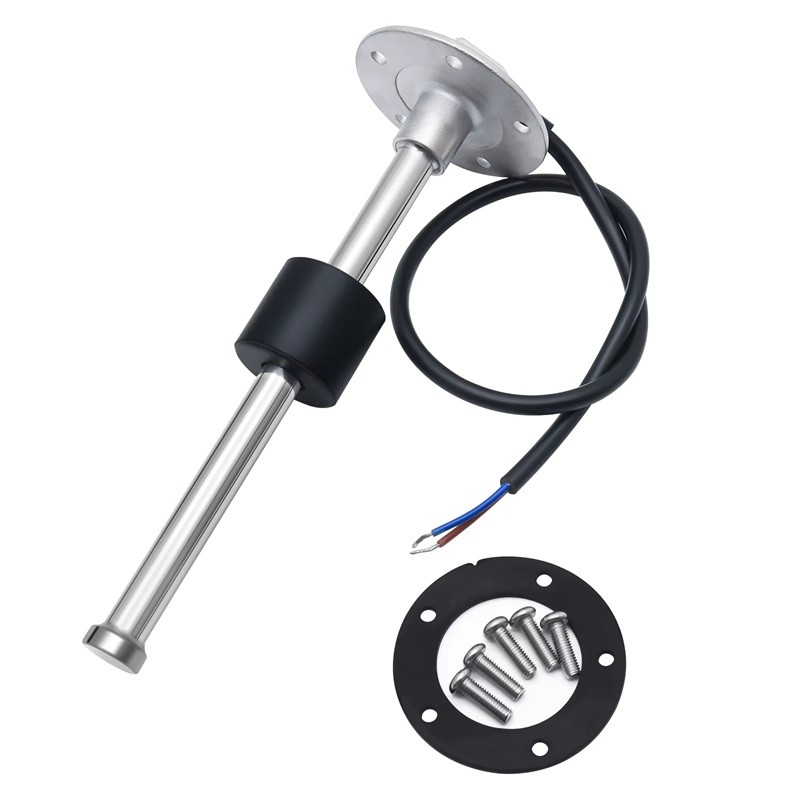

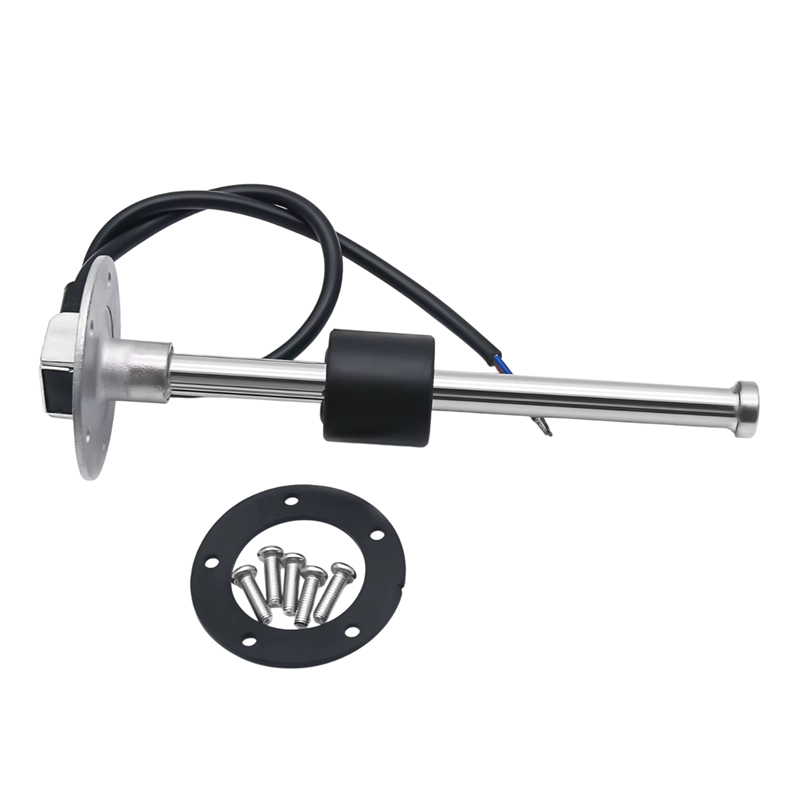

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 350 mm je vhodný pre nádrže s vyššou konštrukčnou výškou. Montážna príruba umožňuje pevné uchytenie senzora pomocou piatich skrutiek. Súčasťou balenia sú aj montážne skrutky a tesnenie na utesnenie spoja medzi senzorom a nádržou. Krytie IP67 umožňuje použitie zariadenia aj v prostredí s vyššou vlhkosťou alebo pri kontakte s vodou.
