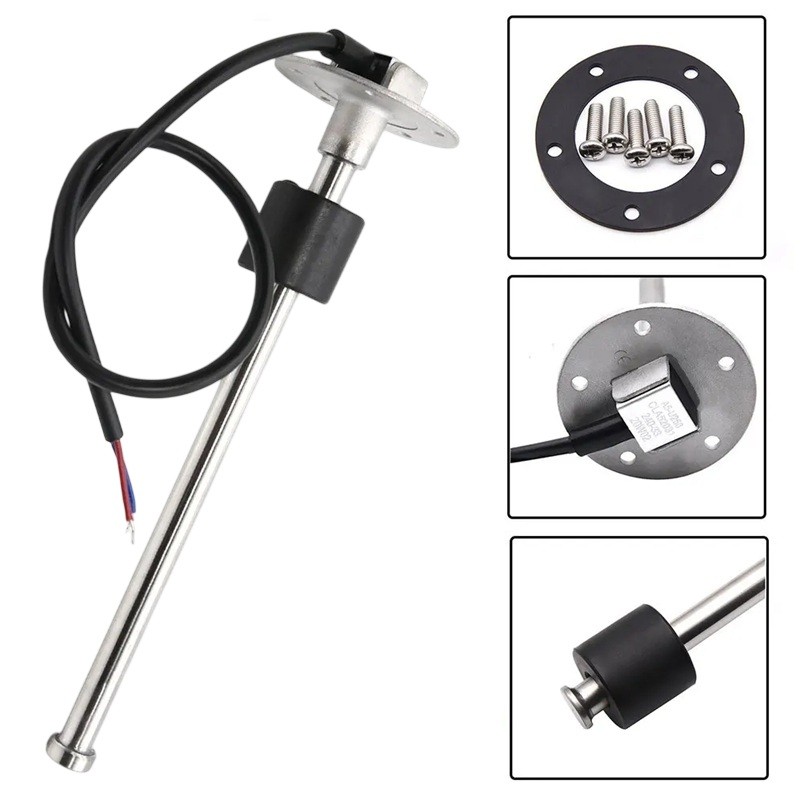

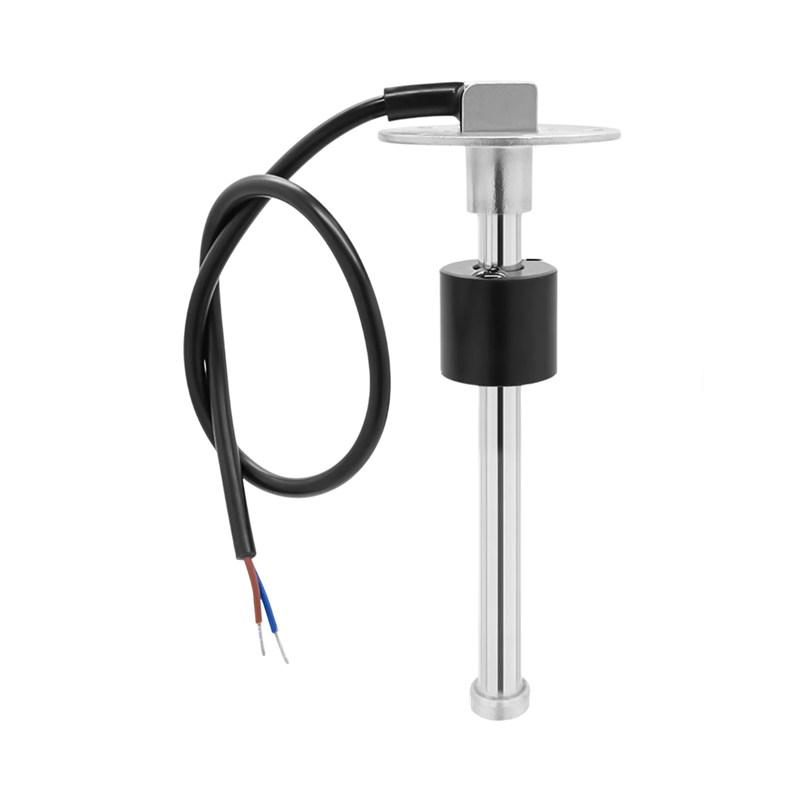

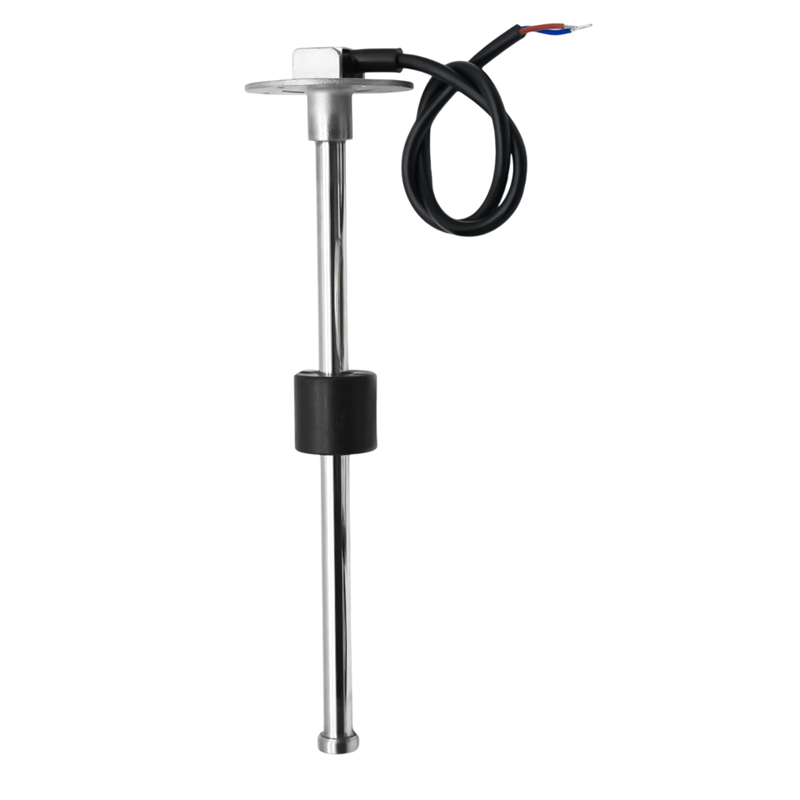

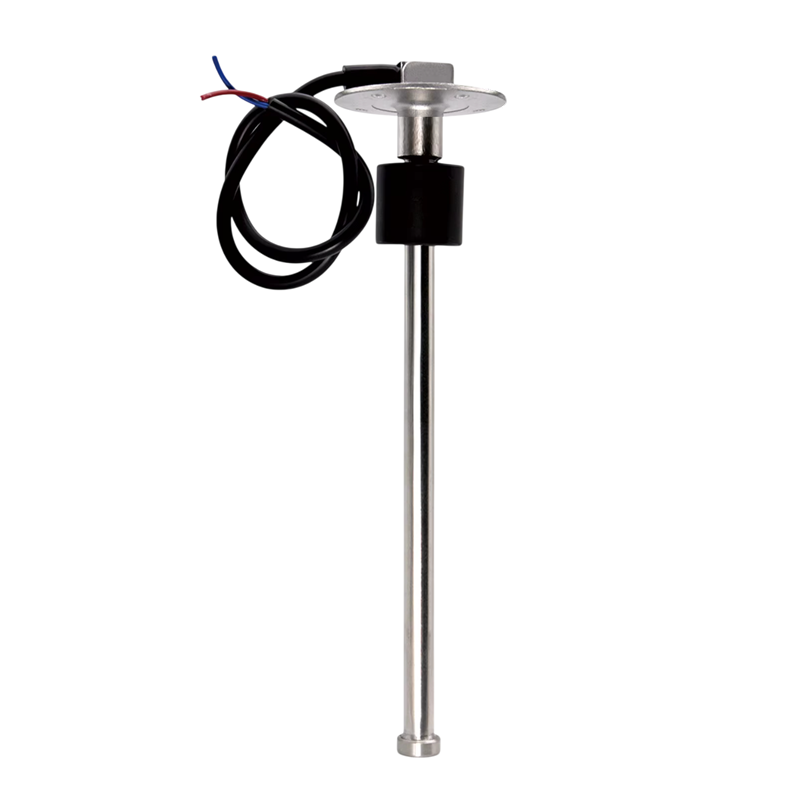

Sonda na meranie hladiny paliva 0–190 Ω 500 mm 20" plávajúci snímač IP67 na kontrolu hladiny paliva, oleja a kvapalín v nádržiach vozidiel
Táto sonda na meranie hladiny paliva je určená na sledovanie množstva kvapaliny vo vnútri nádrže. Senzor využíva plávajúci mechanizmus, ktorý prevádza pohyb hladiny kvapaliny na elektrický odporový signál 0–190 Ω. Tento rozsah je štandardne používaný u mnohých ukazovateľov hladiny paliva a umožňuje kompatibilitu s rôznymi meracími prístrojmi.
Meracia tyč má dĺžku 500 mm (20"), čo zodpovedá odporúčanej výške nádrže približne 510 až 525 mm. Vďaka tejto dĺžke je snímač vhodný pre hlbšie nádrže používané napríklad v lodných systémoch, nákladných vozidlách alebo iných technických zariadeniach.
Zařízení je navrhnuté na prevádzku s napájaním 9–32 V DC a jeho maximálny prevádzkový prúd dosahuje ≤60 mA. Tieto parametre umožňujú zapojenie do bežných elektrických systémov používaných v dopravnej technike alebo priemyselných aplikáciách.
Montáž senzora prebieha pomocou príruby s piatimi montážnymi otvormi. Inštalácia sa vykonáva pomocou priložených skrutiek M5 a tesnenia o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utesnenie spoja medzi nádržou a senzorom a minimalizuje možnosť úniku kvapaliny.
Senzor je vybavený ochranou IP67, ktorá zaisťuje ochranu proti prachu a zároveň odolnosť voči krátkodobému ponoreniu do vody. Vďaka tomu je možné zariadenie používať aj v prostredí s vyššou vlhkosťou alebo v aplikáciách, kde môže dochádzať ku kontaktu s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 500 mm (20")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 510–525 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v lodiach, nákladných vozidlách a technických systémoch

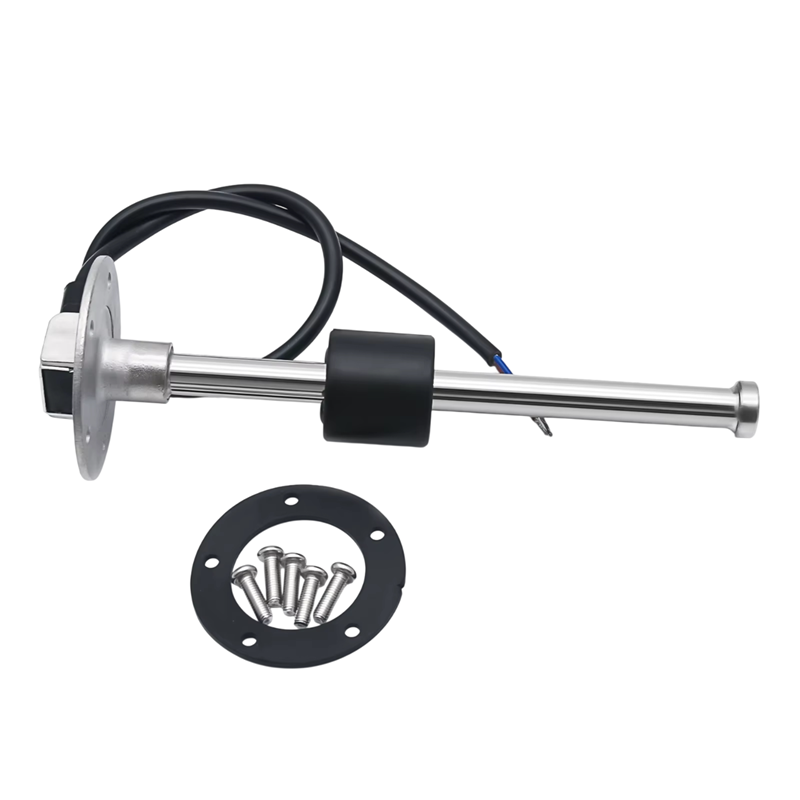

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážny skrutka
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 500 mm je vhodný pre nádrže s väčšou konštrukčnou výškou. Montážna príruba umožňuje pevné uchytenie senzora pomocou piatich skrutiek. Súčasťou balenia sú montážne skrutky a tesnenie na inštaláciu. Konštrukcia s krytím IP67 umožňuje použitie zariadenia aj v náročnejších prevádzkových podmienkach.
