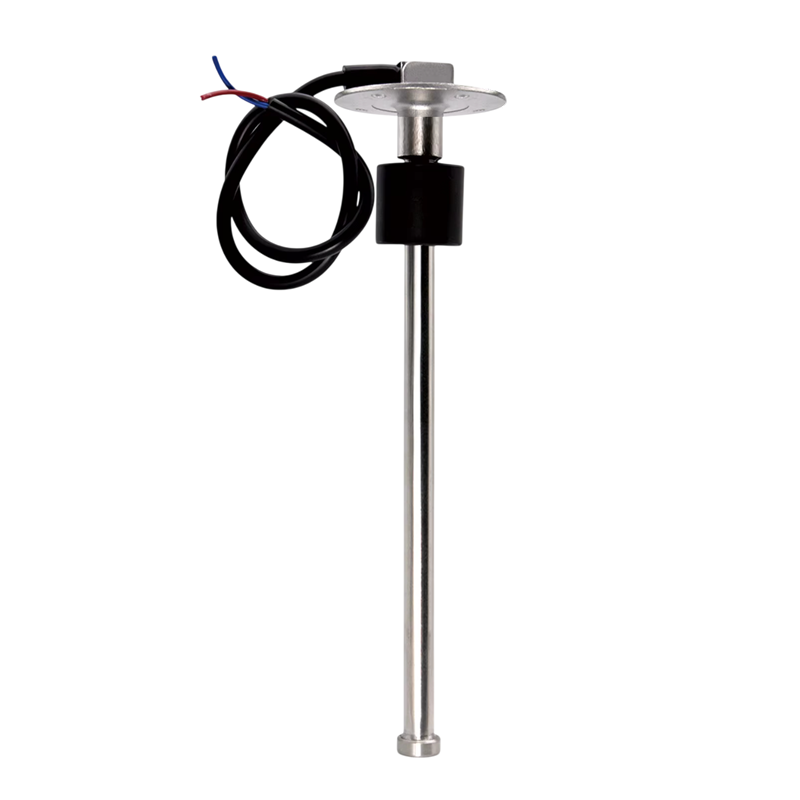

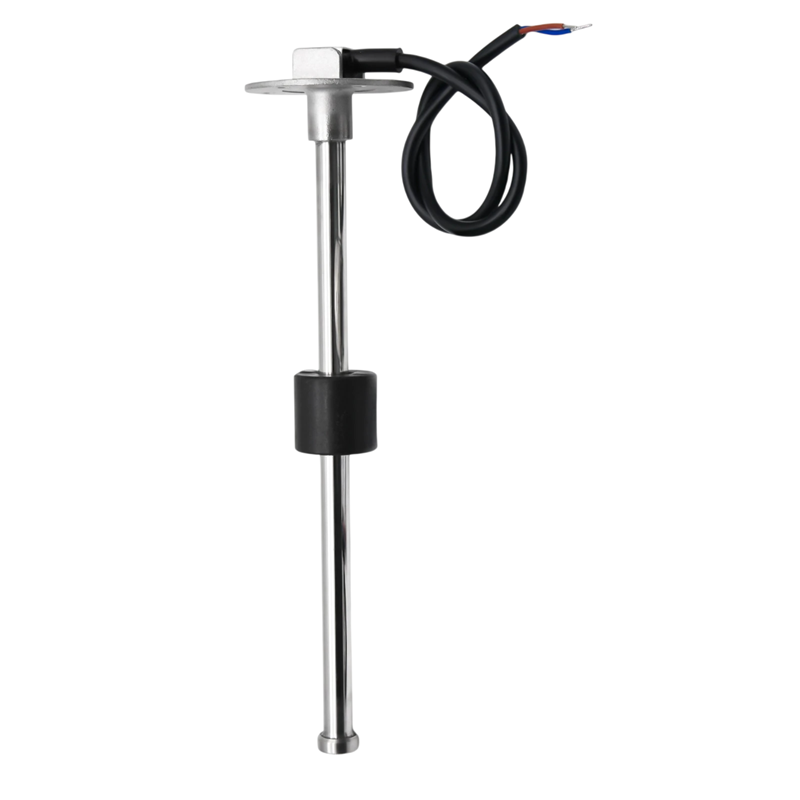

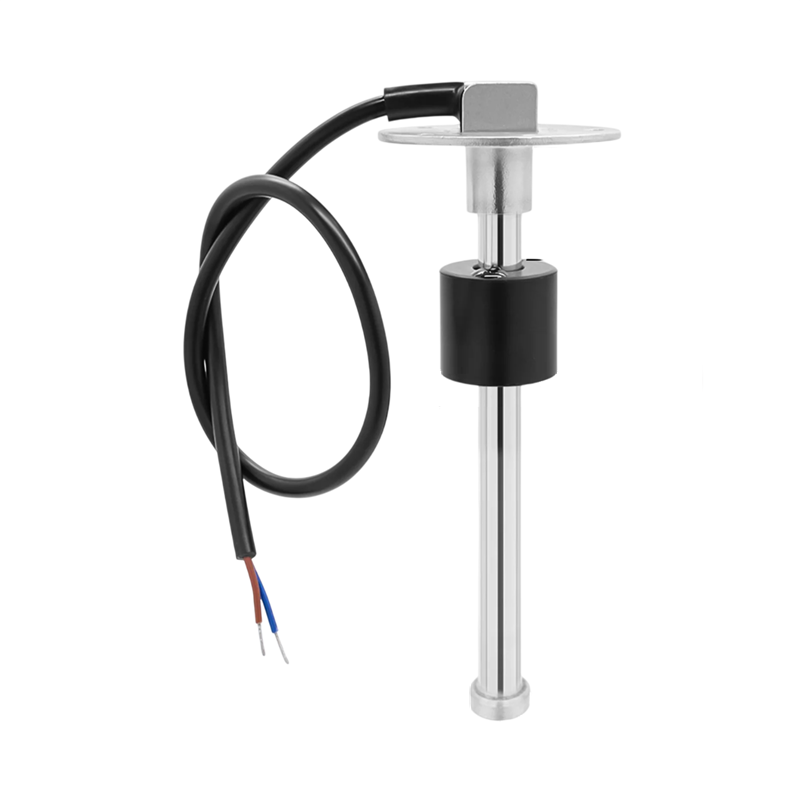

Tyčový snímač hladiny paliva 0–190 Ω 475 mm 19" plovákový merací senzor IP67 pre kontrolu hladiny paliva a kvapalín v nádržiach vozidiel
Tento snímač hladiny paliva je určený na meranie množstva kvapaliny v nádrži pomocou plávajúceho mechanizmu. Senzor generuje elektrický signál v odporovom rozsahu 0–190 Ω, ktorý je bežným štandardom používaným u mnohých ukazovateľov hladiny paliva. Vďaka tomu je zariadenie kompatibilné s radom meracích prístrojov a indikátorov používaných v dopravných aj technických systémoch.
Meracia tyč senzora má dĺžku 475 mm (19"), čo zodpovedá odporúčanej výške nádrže približne 485 až 500 mm. Vďaka tejto dĺžke je snímač vhodný pre hlbšie nádrže, kde je potrebné sledovať množstvo paliva, oleja alebo iných kvapalín.
Zariadenie je navrhnuté na prevádzku s napájaním 9–32 V DC, čo umožňuje jeho zapojenie do bežných elektrických systémov používaných napríklad v nákladných vozidlách, lodiach alebo technických zariadeniach. Maximálny prevádzkový prúd dosahuje ≤60 mA, čo je vhodné pre integráciu do rôznych meracích systémov.
Inštalácia senzora prebieha pomocou montážnej príruby s piatimi otvormi. Upevnenie sa vykonáva pomocou priložených skrutiek M5 a tesnenia o hrúbke 2 mm. Tesnenie pomáha zabezpečiť správne utesnenie medzi nádržou a senzorom a obmedzuje možnosť úniku kvapaliny.
Senzor je chránený stupňom krytia IP67, ktorý poskytuje ochranu proti prachu a zároveň umožňuje krátkodobé ponorenie do vody. Vďaka tomu je možné zariadenie používať aj v prostredí s vyššou vlhkosťou alebo v aplikáciách, kde môže dochádzať ku kontaktu s vodou. Rozlíšenie merania 21 mm umožňuje sledovať zmeny hladiny kvapaliny v nádrži.
Hlavné vlastnosti
- Odporový rozsah senzora: 0–190 Ω
- Dĺžka meracej tyče: 475 mm (19")
- Prevádzkové napätie: 9–32 V DC
- Stupeň krytia: IP67
- Rozlíšenie merania: 21 mm
- Odporúčaná veľkosť nádrže: 485–500 mm
- Prevádzkový prúd: ≤60 mA
- Prevádzková teplota: -30 až +75 °C
- Skladovacia teplota: -40 až +85 °C
- Montážna príruba: 5 otvorov
- Montážne skrutky: 5× M5
- Tesnenie o hrúbke 2 mm
- Vhodné pre palivové, olejové a kvapalné nádrže
- Použitie napríklad v lodiach, nákladných vozidlách alebo technických systémoch

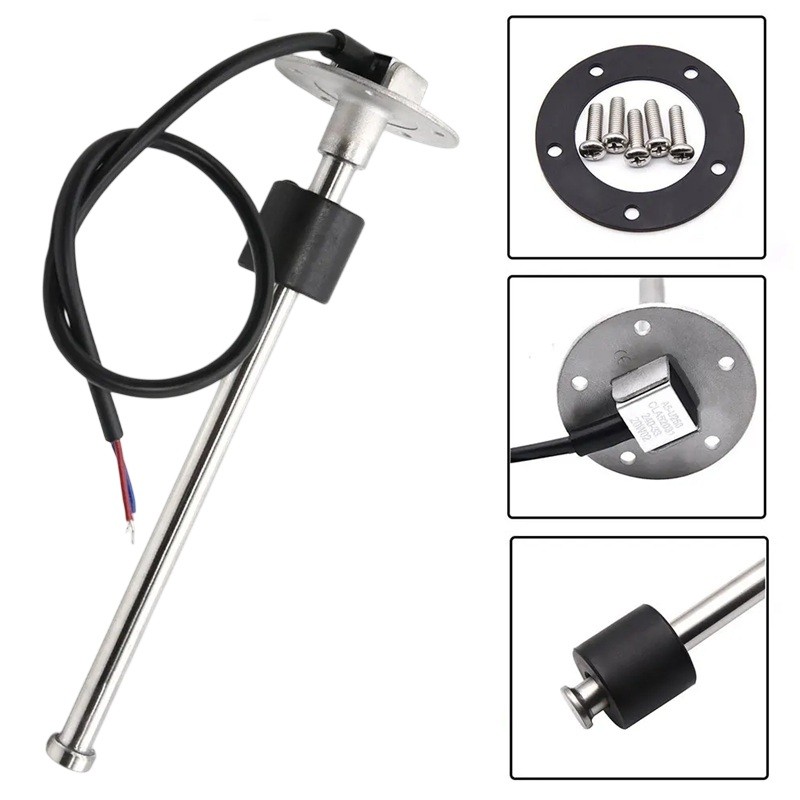

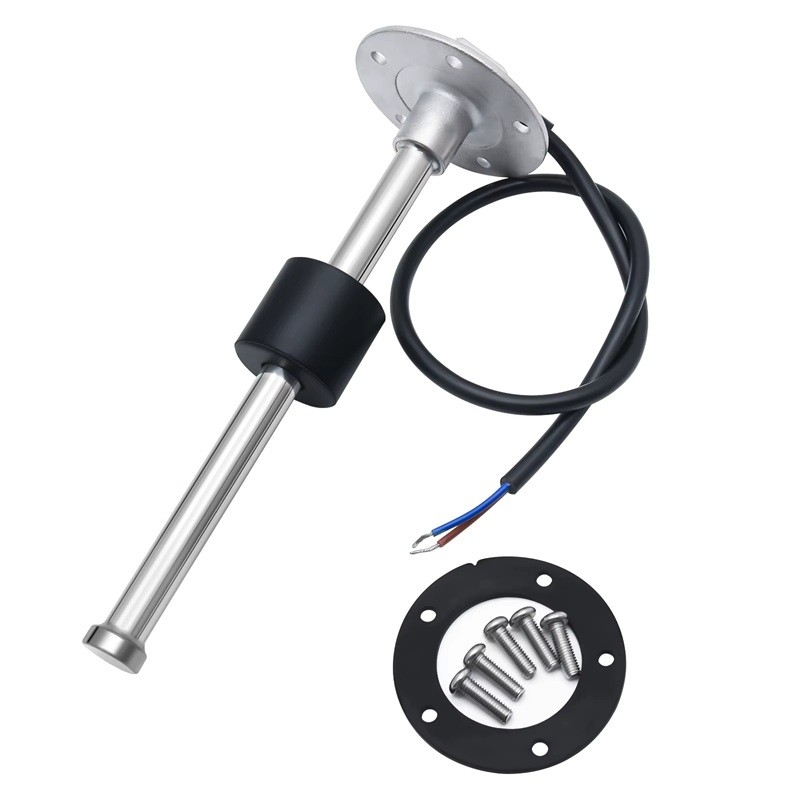

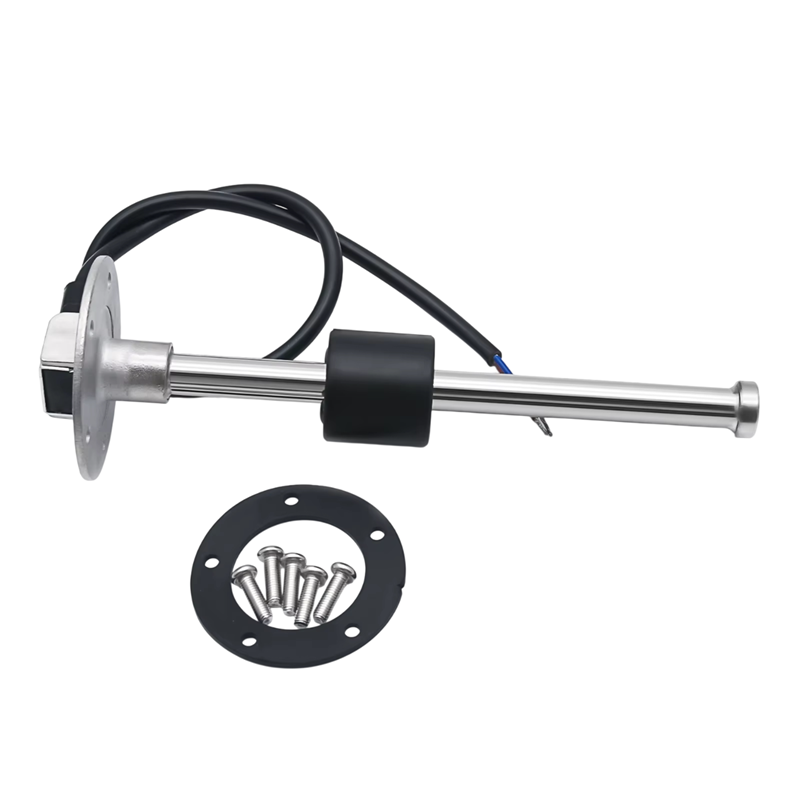

Obsah balenia
- Snímač hladiny paliva
- Tesnenie
- 5× montážna skrutka
Snímač umožňuje sledovať množstvo kvapaliny v nádrži pomocou odporového signálu kompatibilného s bežnými ukazovateľmi hladiny. Vďaka dĺžke 475 mm je vhodný pre nádrže s väčšou konštrukčnou výškou. Montážna príruba umožňuje pevné uchytenie senzora pomocou piatich skrutiek. Súčasťou balenia sú montážne skrutky a tesnenie pre inštaláciu. Konštrukcia s krytím IP67 umožňuje použitie zariadenia aj v náročnejších prevádzkových podmienkach.
