Vektorový sieťový anténny analyzátor VNA 10 kHz–1,5 GHz, 2,8" dotykový displej, batéria 650 mAh, ABS puzdro, čierny, anténny tuner

Vektorový sieťový anténny analyzátor VNA pokrýva frekvenčný rozsah 10 kHz–1,5 GHz. Slúži na meranie antén, koaxiálnych káblov, filtrov a ďalších vysokofrekvenčných obvodov. Prístroj meria S parametre, pomer stojatých vĺn (PSV/SWR), impedanciu, fázu aj oneskorenie a výsledky zobrazuje tiež vo Smithovom diagrame. Analýza v časovej doméne (TDR) umožňuje sledovať vlastnosti vedenia a vyhľadávať miesta neprispôsobenia alebo poruchy na kábli. Analyzátor sa ovláda dotykovým displejom alebo multifunkčným prepínačom a k počítaču alebo telefónu sa pripája cez USB-C. Vďaka vstavané batérii je možné merať aj v teréne, napríklad pri ladení antén a nastavovaní anténneho tunera priamo na mieste inštalácie.

  • Frekvenčný rozsah: 10 kHz – 1,5 GHz
  • Dynamický rozsah merania: 70 dB v pásme 50 kHz – 300 MHz, vo vyšších pásmach nižší
  • RF výstup: -13 dBm (maximálne -9 dBm)
  • Presnosť frekvencie: < 0,5 ppm
  • PSV portu: < 1,1
  • Merané veličiny: S parametre (S11, S21), PSV, impedancia, fáza, oneskorenie, Smithov diagram a analýza v časovej doméne TDR
  • Displej: 2,8" dotykový TFT displej s rozlíšením 320 × 240 px
  • Ovládanie: dotykom alebo multifunkčným prepínačom (vľavo / OK / vpravo)
  • Kalibračné body: 101, skenovacie body: 101
  • Zobrazenie: 4 stopy, 4 značky, 5 pamäťových pozícií pre uloženie nastavení
  • Rozhranie: USB typ C, režim komunikácie CDC (sériový), pripojenie k PC a k väčšine telefónov Android (nepodporuje iPhone)
  • Úložisko: slot na microSD kartu do 32 GB pre ukladanie nameraných dát
  • Napájanie: USB 5 V / 120 mA, vstavaná batéria 650 mAh, maximálny nabíjací prúd 0,8 A
  • Zobrazenie stavu batérie na displeji
  • Konektory: 2× SMA (PORT1 – S11, PORT2 – S21), maximálny vstup +10 dBm RF / 10 V DC
  • Puzdro: čierne, z ABS plastu
  • Rozmery dosky plošných spojov: 54 × 85,5 × 11 mm (bez konektorov a prepínačov)
  • Použitie: antény MF, KV (krátke vlny), VKV a UKV, baluny, káble, duplexery a filtre, meranie vloženého útlmu a izolácie portov

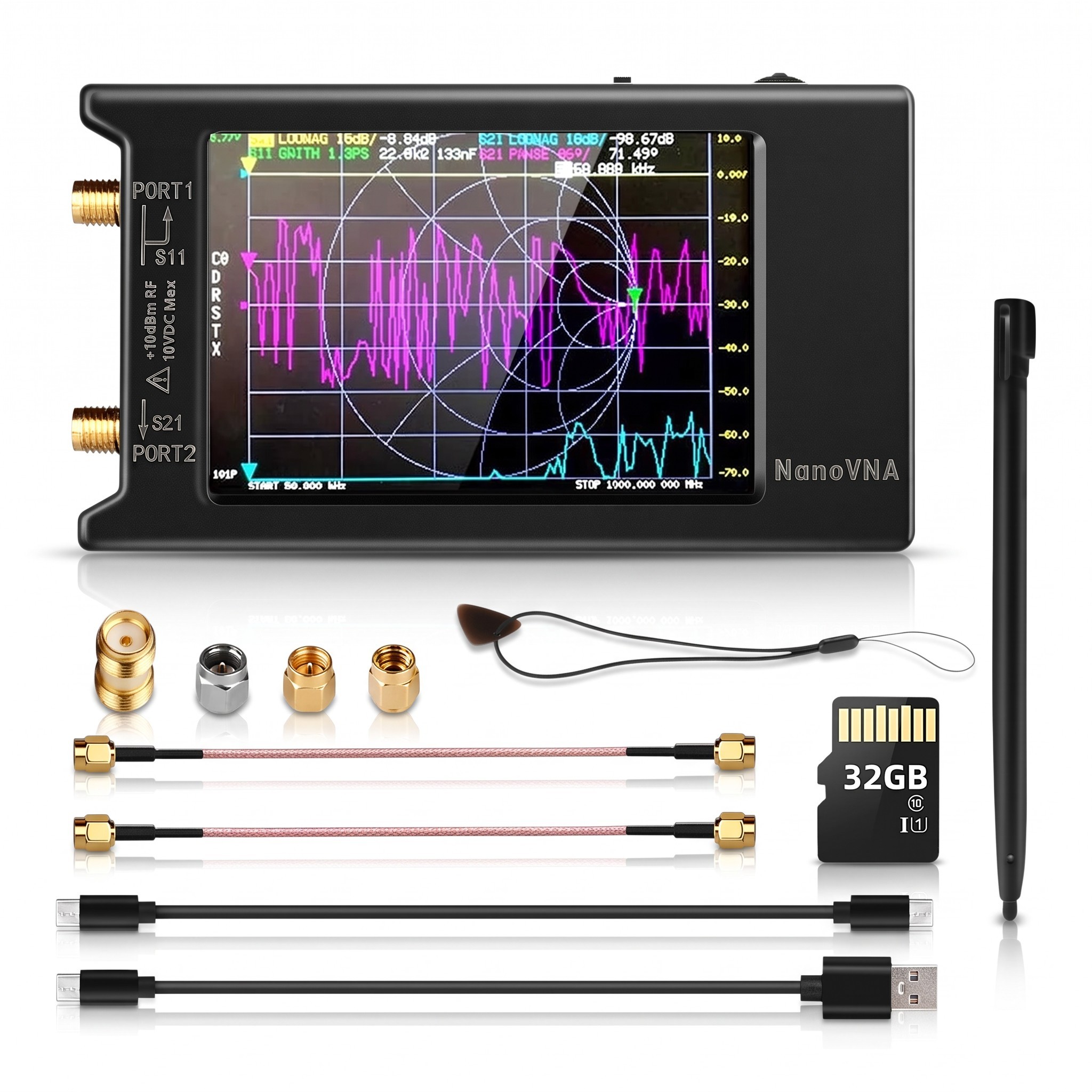

  • Obsah balenia: 1× analyzátor s 2,8" dotykovým displejom a batériou 650 mAh, 2× SMA kábel RG174 20 cm (samec–samec), 2× SMA konektor (samica–samica), 1× kalibračná sada SMA SHORT, 1× kalibračná sada SMA OPEN, 1× kalibračná sada SMA LOAD, 1× dátový kábel USB Type-C, 1× kábel USB-C – USB-C, 1× dotyková páčka

Analyzátor je určený pre rádioamatérov, servisných technikov a záujemcov o vysokofrekvenčnú elektroniku, ktorí potrebujú merať antény v pásmach MF, KV, VKV aj UKV. Umožňuje kontrolu PSV a impedančného prispôsobenia. Meria tiež vložený útlm filtrov a izoláciu portov u dvoupásmových a trojpásmových duplexerov. Kompaktné rozmery a vstavaná batéria uľahčujú meranie priamo pri anténe bez externého napájania. Namerené dáta je možné ukladať na microSD kartu alebo prenášať do počítača cez rozhranie USB-C. Kalibračná sada SHORT, OPEN a LOAD je súčasťou balenia, takže kalibráciu je možné vykonať bez ďalšieho príslušenstva.
