Vektorový síťový analyzátor Nano VNA-H4 V4.3 10 kHz–1,5 GHz, 4" dotykový displej, batéria 1950 mAh, čierny, anténny analyzátor a tuner

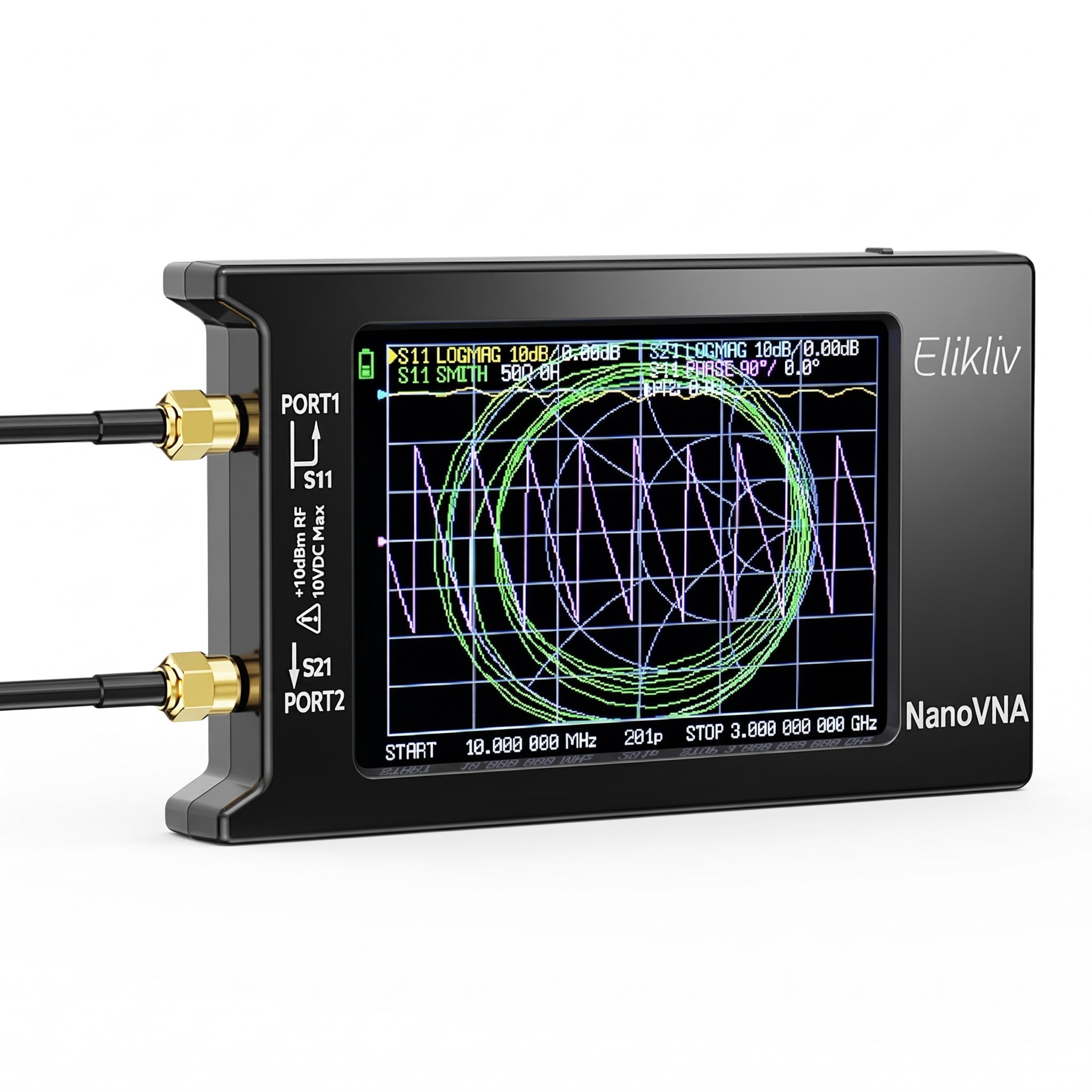

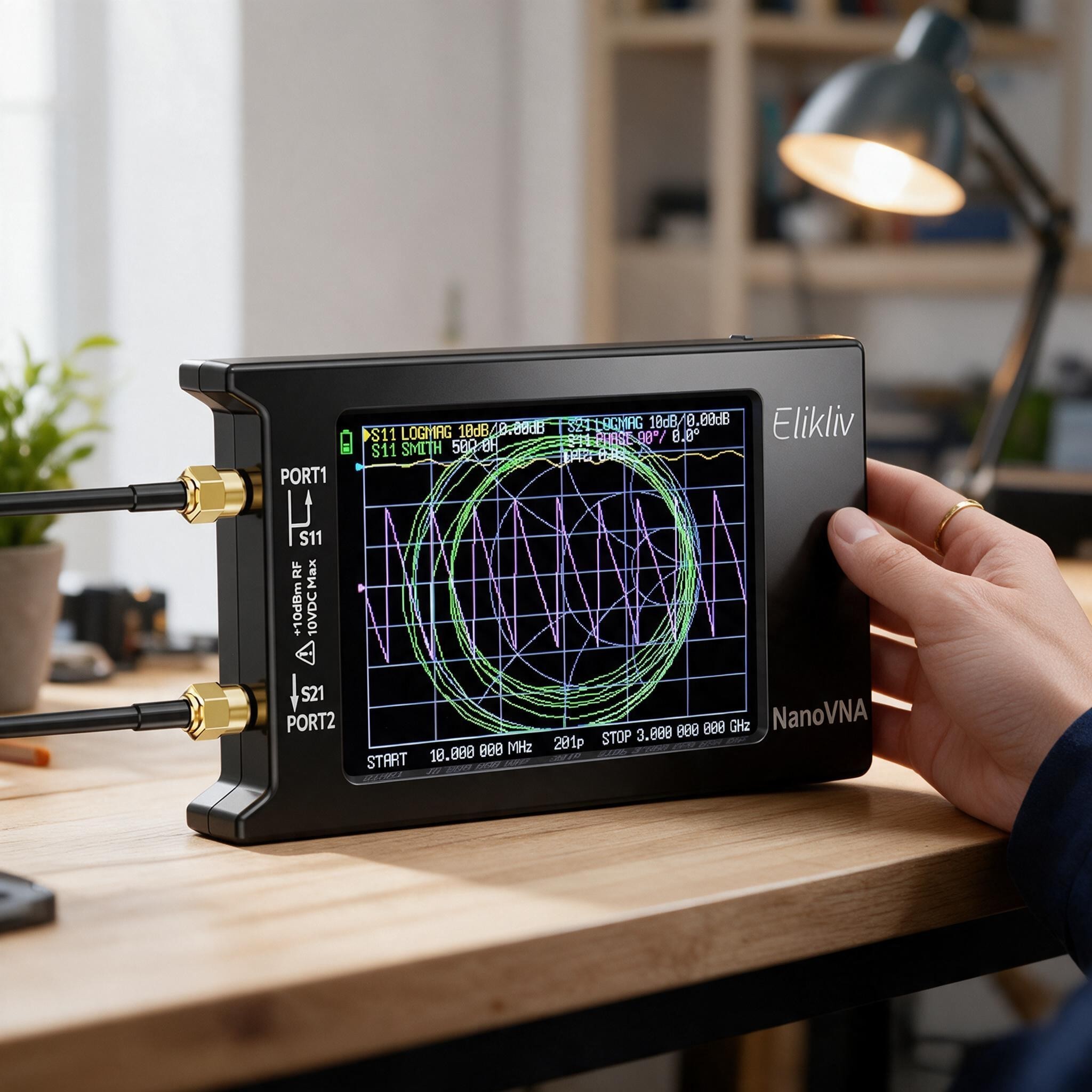

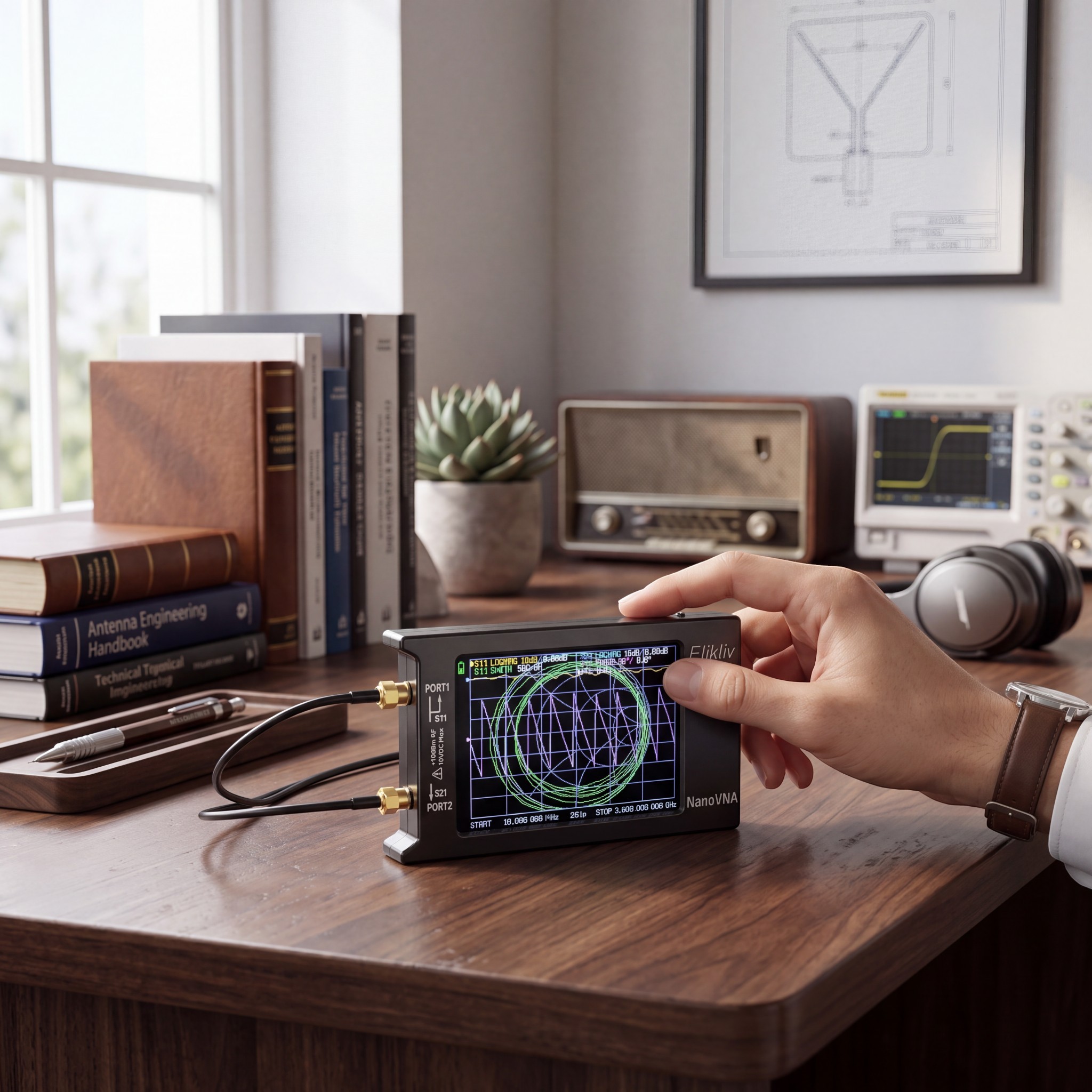

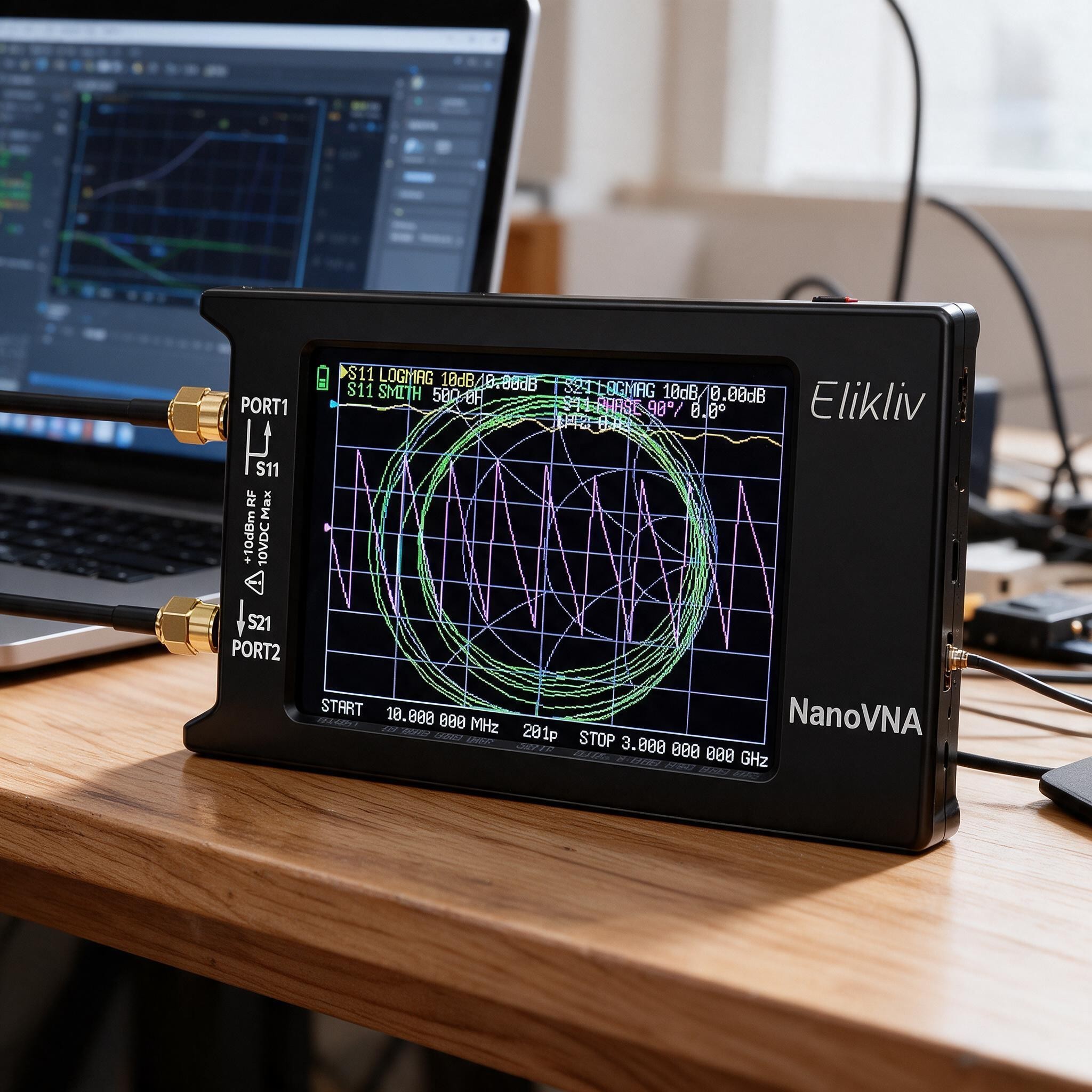

Vektorový síťový analyzátor Nano VNA-H4 V4.3 je kompaktné zariadenie na meranie antén, káblov, filtrov a ďalších vysokofrekvenčných obvodov. Pracuje v frekvenčnom rozsahu 10 kHz až 1,5 GHz a slúži ako anténny analyzátor aj pomôcka pri ladení anténneho tunera. Na dvoch portoch SMA meria parametre S11 a S21, takže zvládne vyhodnotiť odraz aj prenos signálu. Výsledky zobrazuje na 4-palcovom dotykovom displeji vo forme grafov, Smithovho diagramu alebo hodnôt SWR. Vďaka vstavanému akumulátoru a kompaktnému čiernemu puzdru ho možno používať v dielni aj priamo pri anténe.

  • Frekvenčný rozsah: 10 kHz – 1,5 GHz
  • Merané veličiny: parametre S11 a S21, pomer stojatých vĺn (SWR), impedance, fáza, zdržanie, Smithov diagram
  • Displej: 4" dotykový, ovládanie dotykom, stylusom alebo otočným ovládačom na boku zariadenia
  • Porty: PORT1 (S11) a PORT2 (S21) s konektormi SMA, maximálny vstup +10 dBm RF a 10 V DC
  • Rozsah merania: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Presnosť frekvencie: < 0,5 ppm
  • RF výstup: -13 dBm (maximálne -9 dBm)
  • PSV portu: < 1,1
  • Napájanie: vstavaná nabíjateľná batéria 1950 mAh, nabíjanie cez USB-C
  • Rozhranie: USB typu C, režim komunikácie CDC (sériový)
  • Farba: čierna
  • Použitie: meranie antén a káblov, SWR a prispôsobenie impedance, meranie dvojpásmových a trojpásmových duplexerov, izolácia portov, vložný útlm filtrov
  • Obsah balenia:
    • 1× vektorový síťový analyzátor s vstavanou batériou 1950 mAh
    • 2× kábel SMA samec–samec RG316, 15 cm
    • 1× dátový kábel USB Type-C
    • 1× kábel USB-C – USB-C
    • 1× kalibračná sada SMA OPEN, SHORT a LOAD
    • 1× redukcia SMA samica–samica
    • 1× dotykové pero
    • 1× dotykový pad s pútkom
    • 1× prehľad štruktúry menu

Nano VNA-H4 V4.3 je vhodný pre rádioamatérov, technikov a záujemcov o vysokofrekvenčnú elektroniku, ktorí potrebujú overiť vlastnosti antén a vedenia. Zariadenie umožňuje zistiť rezonančnú frekvenciu antény, hodnotu SWR aj impedanciu v celom rozsahu do 1,5 GHz. Priložené kalibračné členy a prepojovacie káble umožňujú vykonať kalibráciu a začať merať ihneď po vybalení. Vstavaná batéria a nabíjanie cez USB-C uľahčujú prácu mimo dielne. Vďaka kompaktným rozmerom sa analyzátor ľahko prenáša spolu s ďalším meracím vybavením.
