Vodotesný farebný LCD displej Konektor SM 5pin a 2pin Kábel 1800 mm Komunikácia UART a USB Čierny Pre elektrobicykel a elektrický skúter
V košíku máte maximálny dostupný počet kusov.

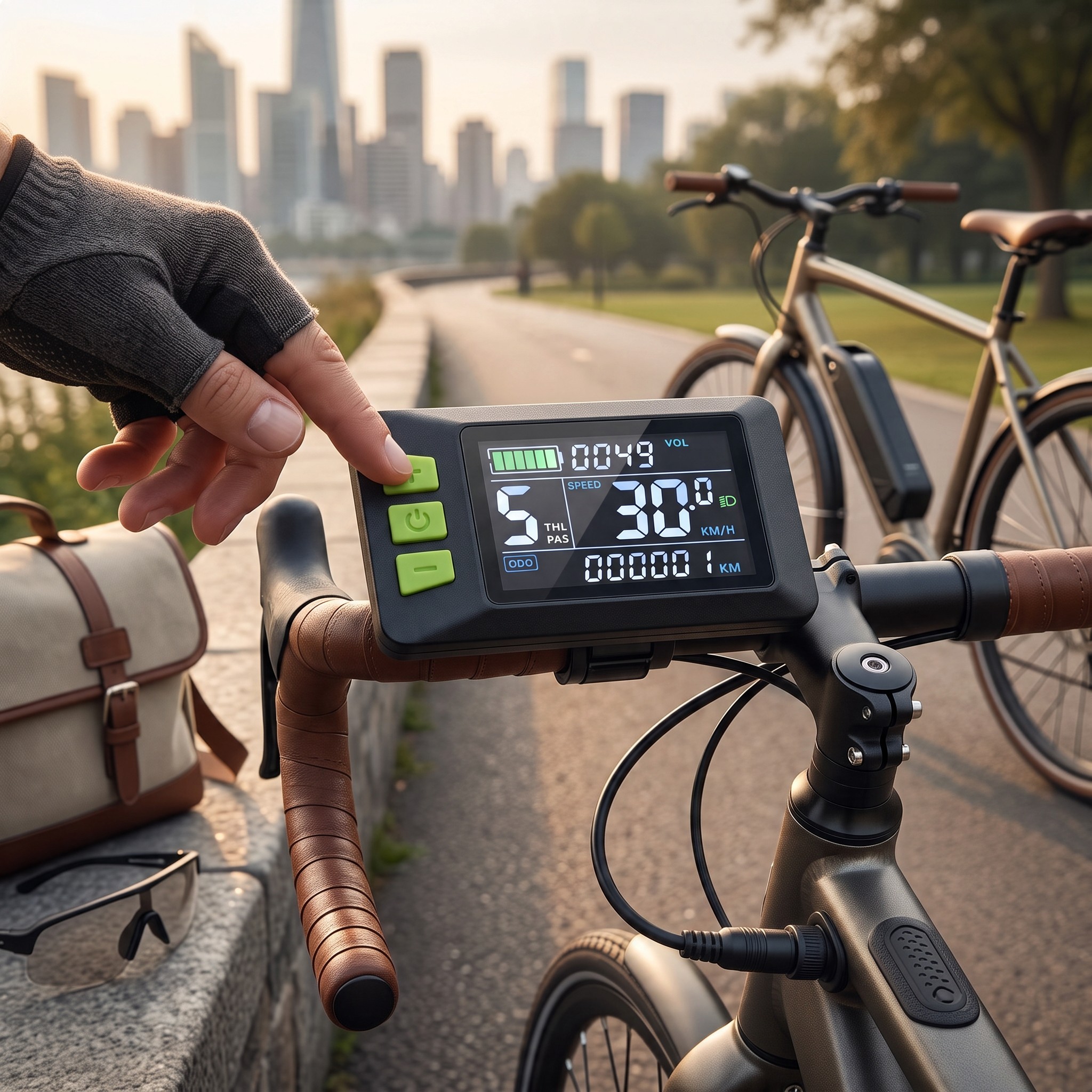

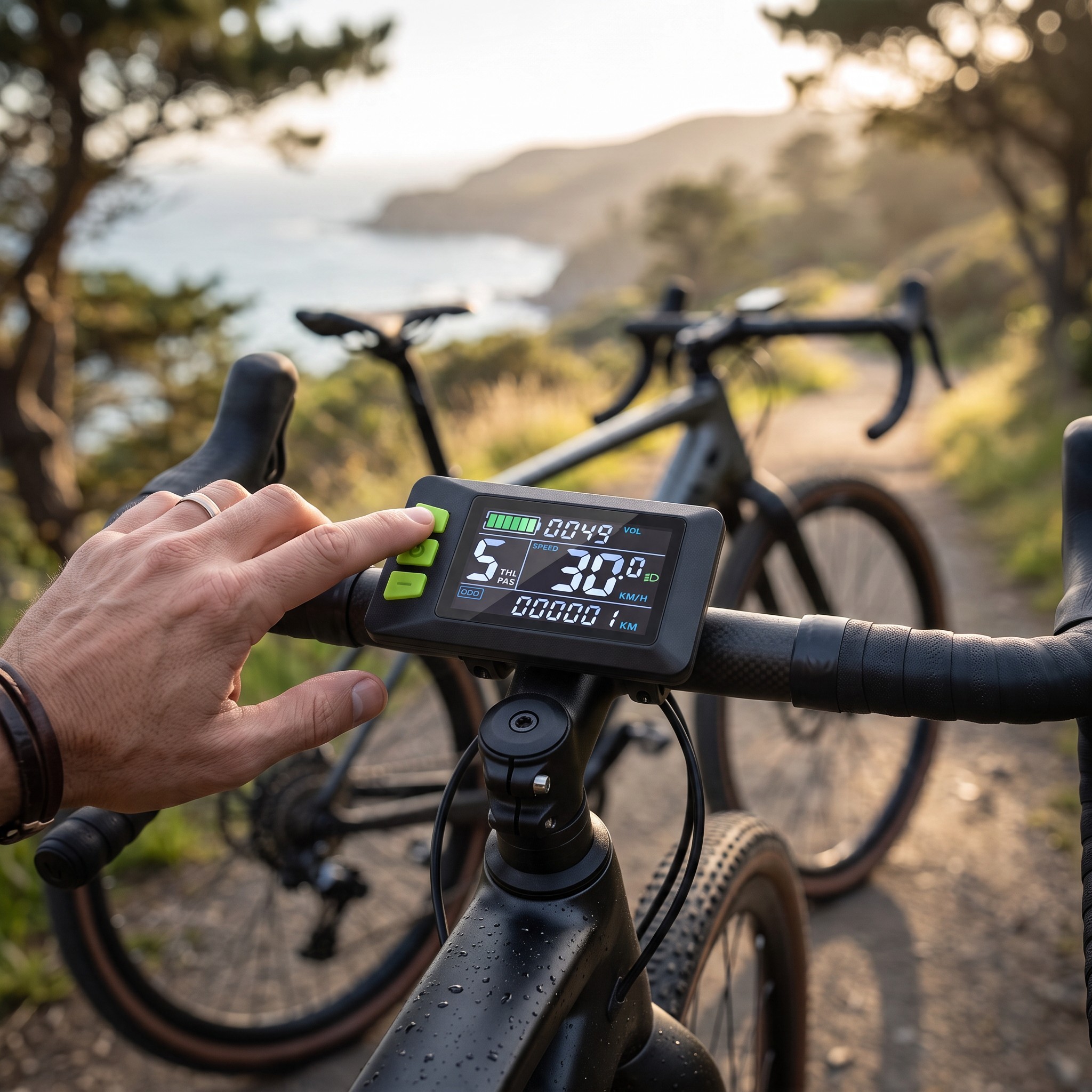

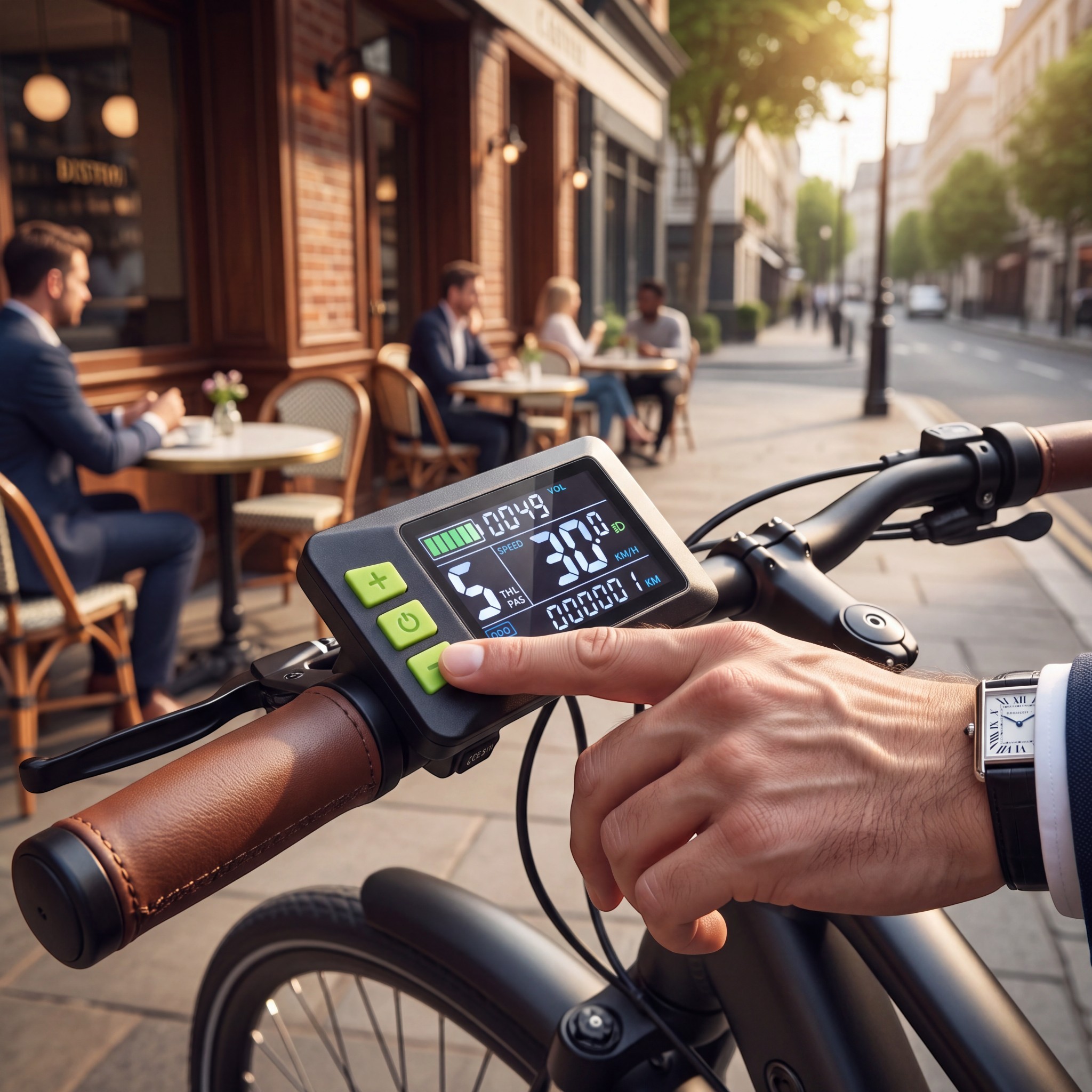

Tento vodotesný farebný LCD displej je určený pre elektrobicykle, elektrické skútre a prestavby klasických bicyklov na elektrický pohon. S riadiacou jednotkou komunikuje cez rozhranie UART a ponúka tiež pripojenie USB. K elektroinštalácii sa pripája pomocou konektorov SM 5pin a 2pin, pričom dvojpinový konektor slúži na ovládanie svetla. Na prehľadnej obrazovke zobrazuje aktuálnu rýchlosť v km/h, stav nabitia batérie, napätie, stupeň asistencie a celkový počet ubehnutých kilometrov. Displej je dodávaný s káblom, takže ho možno umiestniť na riadidlá a vodiče viesť k riadiacej jednotke.

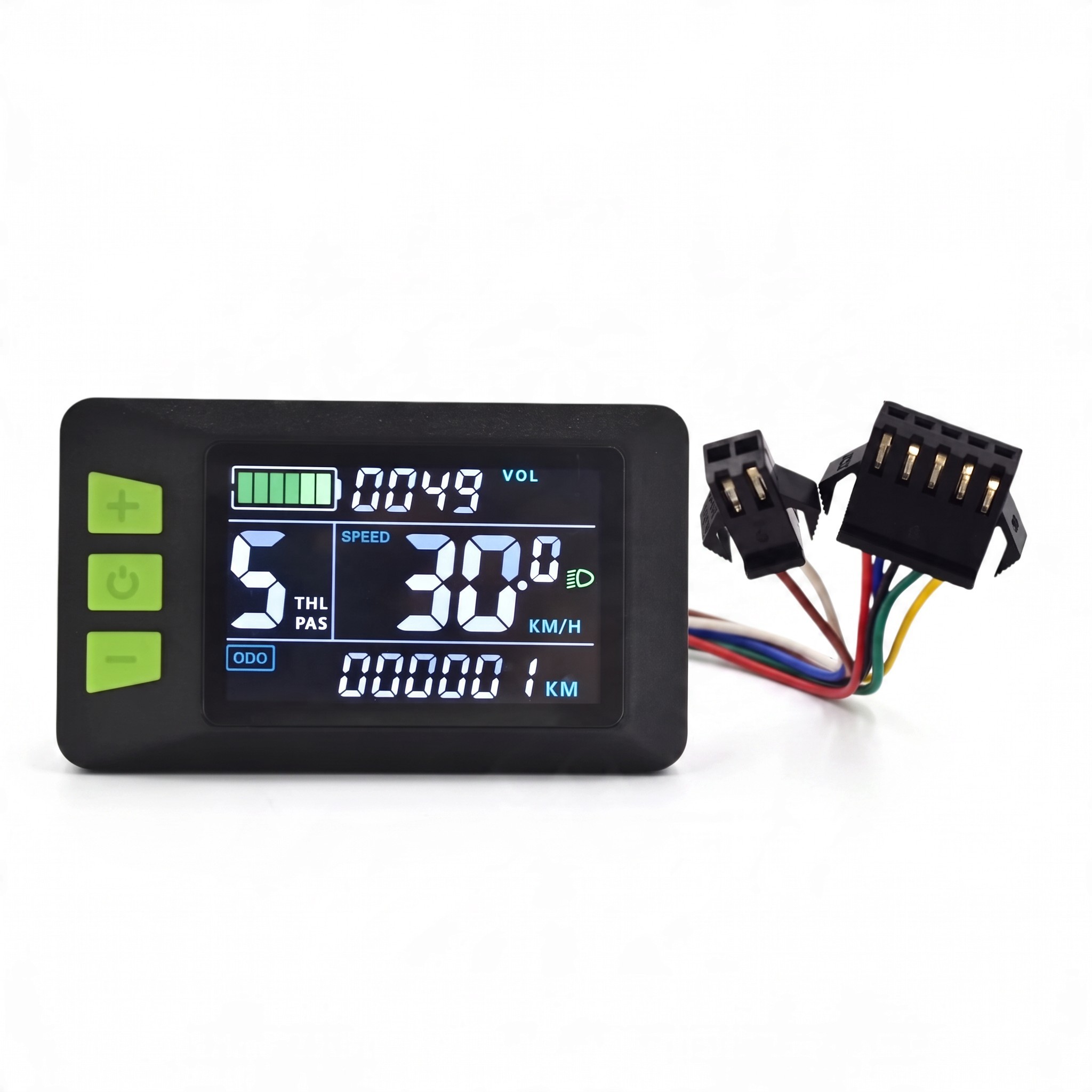

- Farebný LCD displej – obrazovka zobrazuje aktuálnu rýchlosť v km/h s desatinným miestom, grafický ukazovateľ nabitia batérie, napätie (VOL), celkovú ubehnutú vzdialenosť (ODO) a symbol zapnutého svetla. Jednotlivé údaje sú rozdelené do prehľadných sekcií.
- Stupeň asistencie – v ľavej časti obrazovky je veľkými číslicami zobrazený aktuálny stupeň asistencie s označením PAS a THL, takže máte nastavenie pohonu stále na očiach.

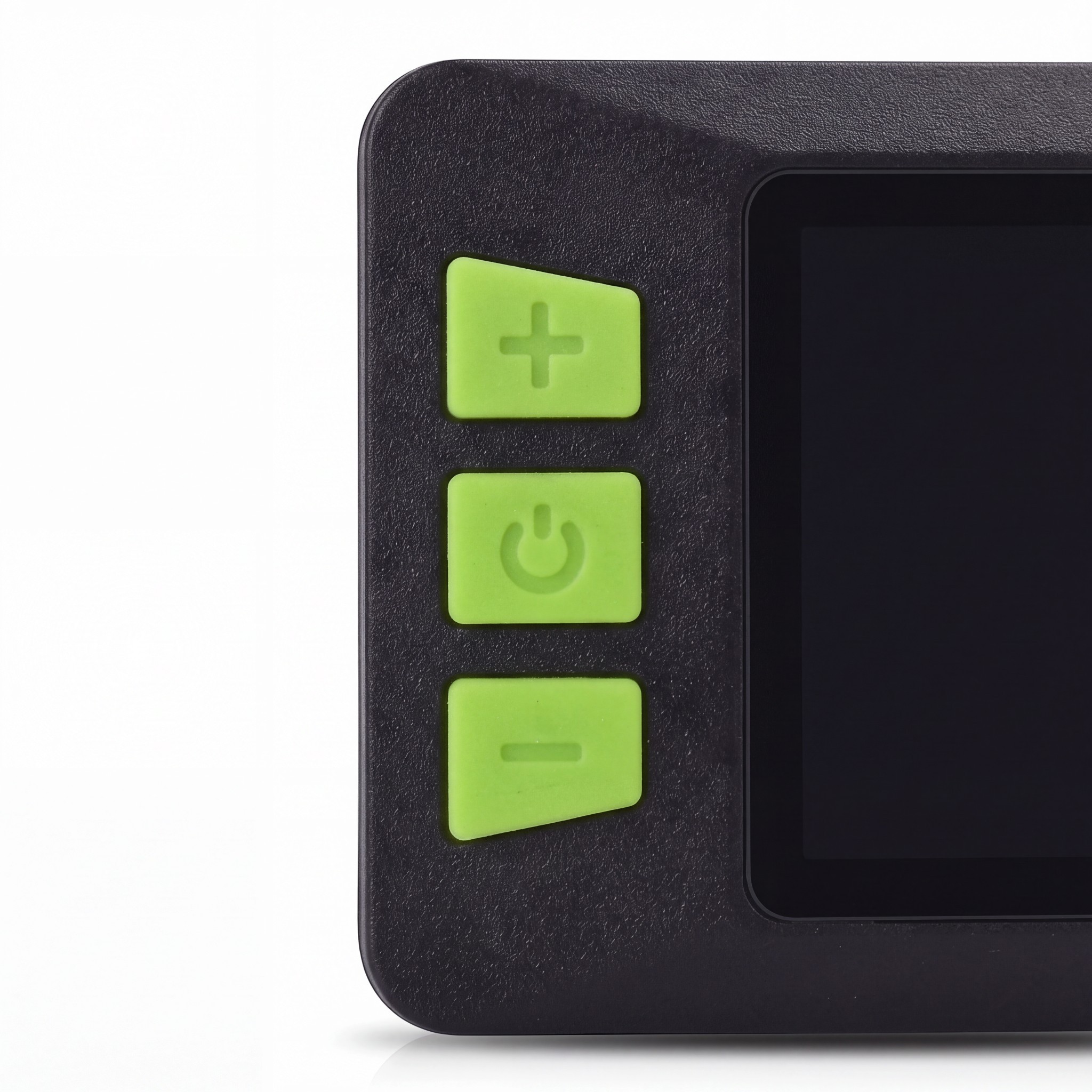

- Tri ovládacie tlačidlá – tlačidlá plus, mínus a tlačidlo zapnutia sú umiestnené vľavo vedľa obrazovky. Sú farebne odlíšené od tela displeja a každé má na sebe vyznačený symbol svojej funkcie.
- Komunikácia UART – výmena dát s riadiacou jednotkou prebieha po samostatných linkách TX a RX. Displej tak môže prijímať údaje z riadiacej jednotky a zároveň jej odosielať nastavenia zvolené tlačidlami.
- Konektor SM 5pin – zapojenie pinov: 1 červený (D+), 2 modrý (K), 3 čierny (GND), 4 zelený (RX) a 5 žltý (TX). Pred pripojením si podľa tohto popisu skontrolujte kompatibilitu s kabelážou vášho bicykla alebo skútra.
- Konektor SM 2pin pre svetlo – zapojenie pinov: 1 hnedý (svetlo) a 2 biely (GND). Konektor umožňuje pripojiť osvetlenie, ktorého zapnutie displej indikuje symbolom na obrazovke.

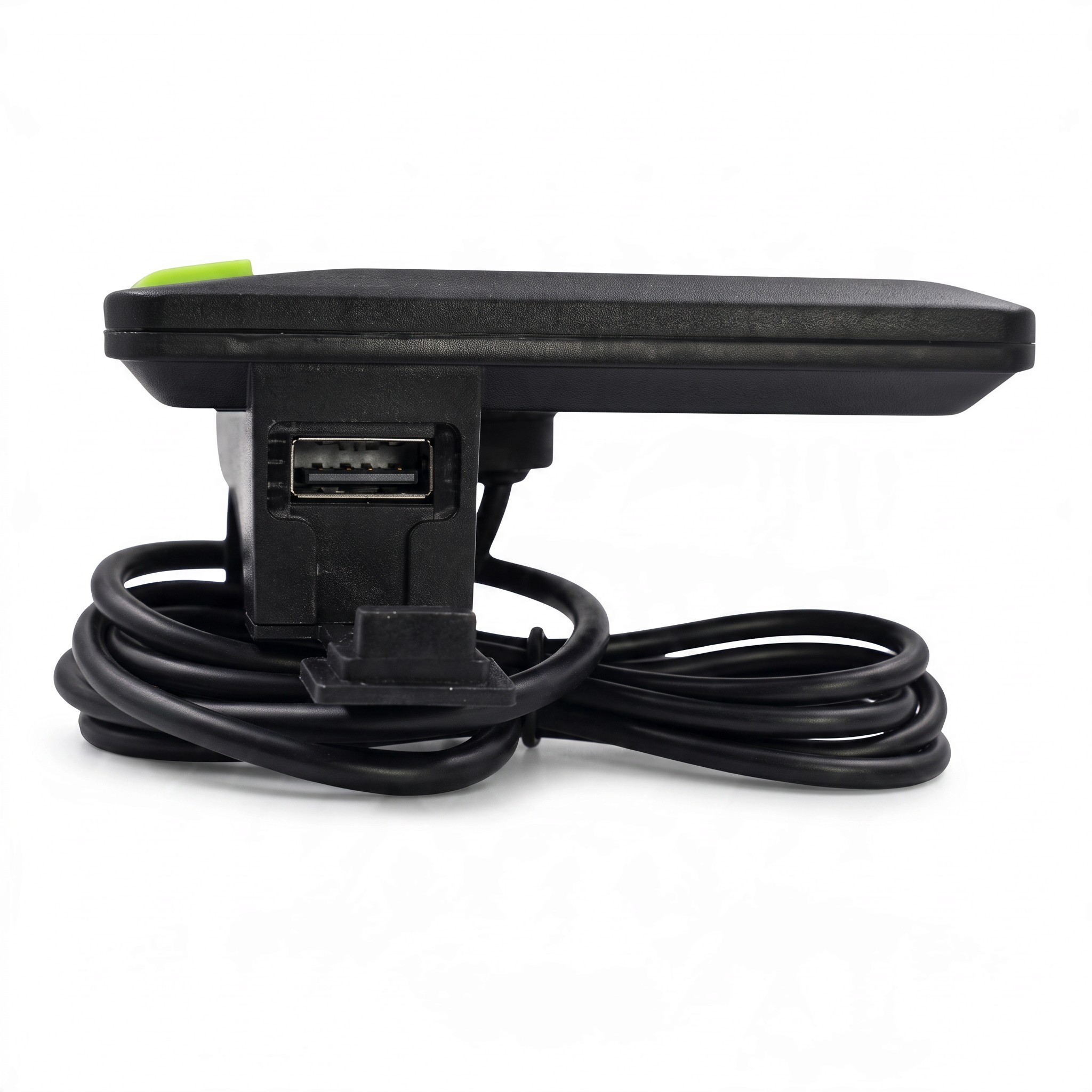

- Dĺžka kábla – kábel od displeja meria 1800 mm a na jeho konci sú jednotlivé vodiče o dĺžke 30 mm vyvedené k konektorom. Táto dĺžka uľahčuje vedenie kábla od riadidiel k riadiacej jednotke.
- Farebné prevedenie – čierne telo displeja dopĺňajú zelené ovládacie tlačidlá, ktoré sú na prvý pohľad odlíšené od obrazovky.
Obsah balenia:
- 1x vodotesný LCD displej s káblom a konektormi SM 5pin a 2pin
Displej je vhodný pre majiteľov elektrobicyklov a elektrických skútrov, ktorí potrebujú nový alebo náhradný ukazovateľ jazdných údajov s konektormi typu SM. Uplatnenie nájde tiež pri prestavbe bicykla na elektrobicykel, kde slúži ako hlavný informačný a ovládací prvok celej zostavy. Pred montážou si overte, že vaša riadiaca jednotka podporuje komunikáciu UART a že zapojenie jej konektorov zodpovedá uvedenému popisu pinov. Samostatný dvojpinový konektor navyše umožňuje prepojiť displej s osvetlením bicykla alebo skútra. Vďaka vodotesnému prevedeniu displeja ho možno používať aj za premenlivého počasia.
