Vodotesný farebný LCD displej Konektor SM 6pin Kábel 1800 mm Komunikácia UART a USB Pripojenie svetla Čierny Pre elektrobicykel a elektrický skúter
V košíku máte maximálny dostupný počet kusov.
Tento vodotesný farebný LCD displej je určený pre elektrobicykle, elektrické skútre a prestavby klasických bicyklov na elektrický pohon. S riadiacou jednotkou komunikuje cez rozhranie UART a ponúka tiež pripojenie USB. K elektroinštalácii sa pripája pomocou šesťpinového konektora SM 6pin, ktorého šiesty pin slúži na pripojenie svetla. Na prehľadnej obrazovke zobrazuje aktuálnu rýchlosť v km/h, stav nabitia batérie, napätie, stupeň asistencie a celkový počet ujetých kilometrov. Displej je dodávaný s káblom, takže ho možno umiestniť na riadidlá a vodiče viesť k riadiacej jednotke.

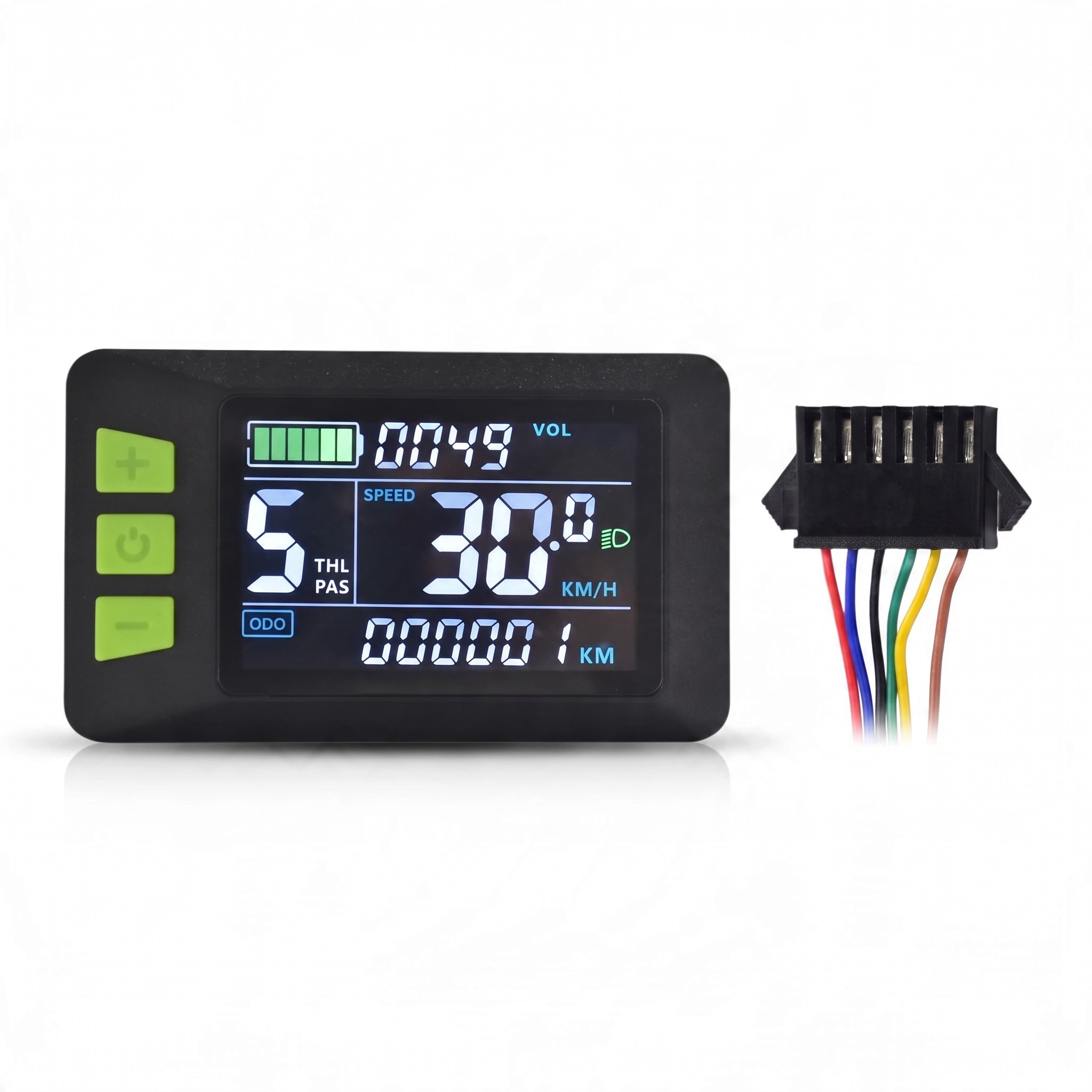

- Farebný LCD displej – obrazovka zobrazuje aktuálnu rýchlosť v km/h s desatinným miestom, grafický ukazovateľ nabitia batérie, napätie (VOL), celkovú ujetú vzdialenosť (ODO) a symbol zapnutého svetla. Jednotlivé údaje sú rozdelené do prehľadných sekcií, takže sa v nich ľahko zorientujete aj počas krátkeho pohľadu za jazdy.
- Stupeň asistencie – v ľavej časti obrazovky je veľkými číslicami zobrazený aktuálny stupeň asistencie s označením PAS a THL, takže máte nastavenie pohonu stále na očiach.

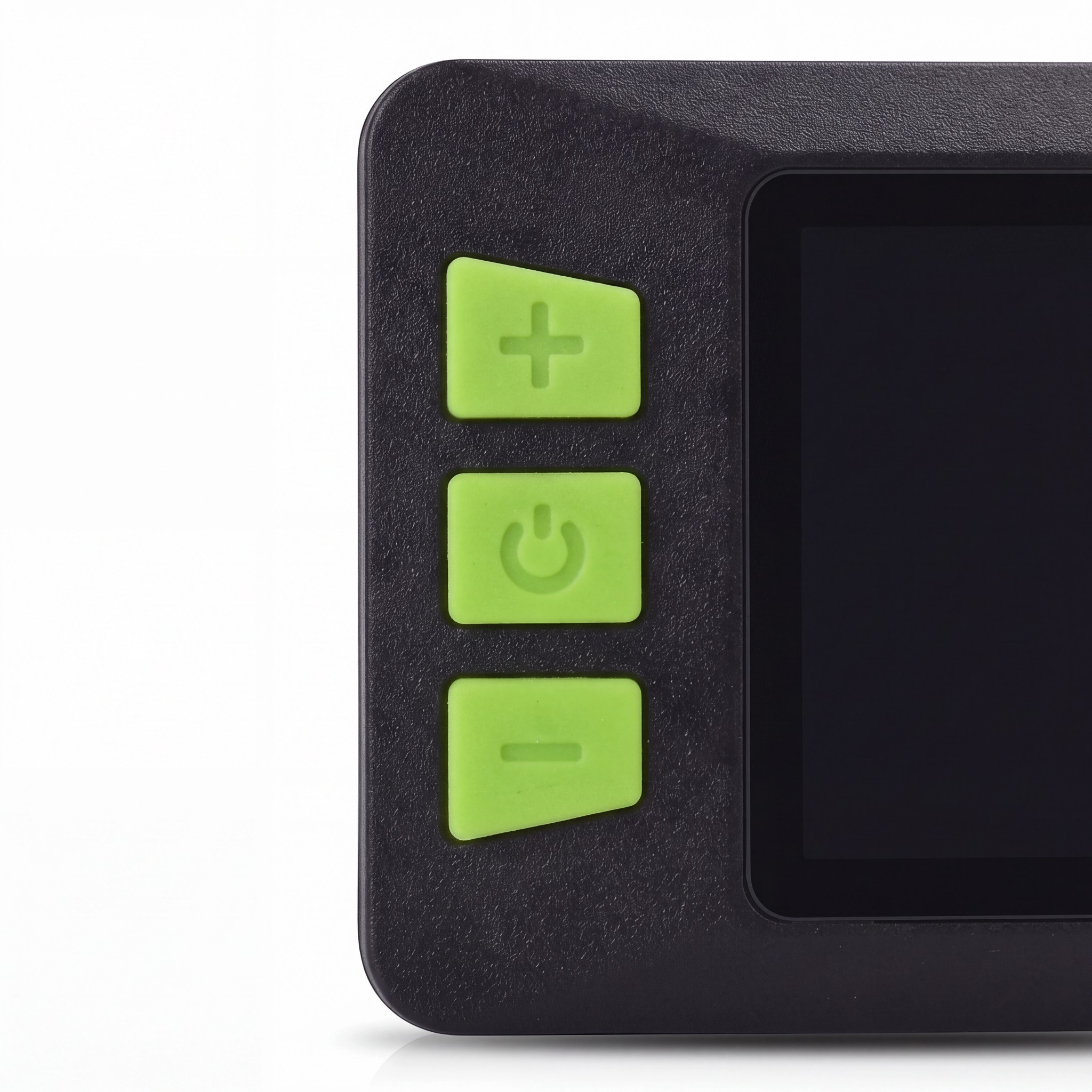

- Tri ovládacie tlačidlá – tlačidlá plus, mínus a tlačidlo zapnutia sú umiestnené vľavo vedľa obrazovky. Sú farebne odlíšené od tela displeja a každé má na sebe vyznačený symbol svojej funkcie.
- Komunikácia UART – výmena dát s riadiacou jednotkou prebieha po samostatných linkách TX a RX. Displej tak môže prijímať údaje z riadiacej jednotky a zároveň jej odosielať nastavenia zvolené tlačidlami.
- Konektor SM 6pin – konektor typu SM so zapojením pinov: 1 červený (D+), 2 modrý (K), 3 čierny (GND), 4 zelený (RX), 5 žltý (TX) a 6 svetlo. Pred pripojením si podľa tohto popisu skontrolujte kompatibilitu s káblovaním vášho bicykla alebo skútra.

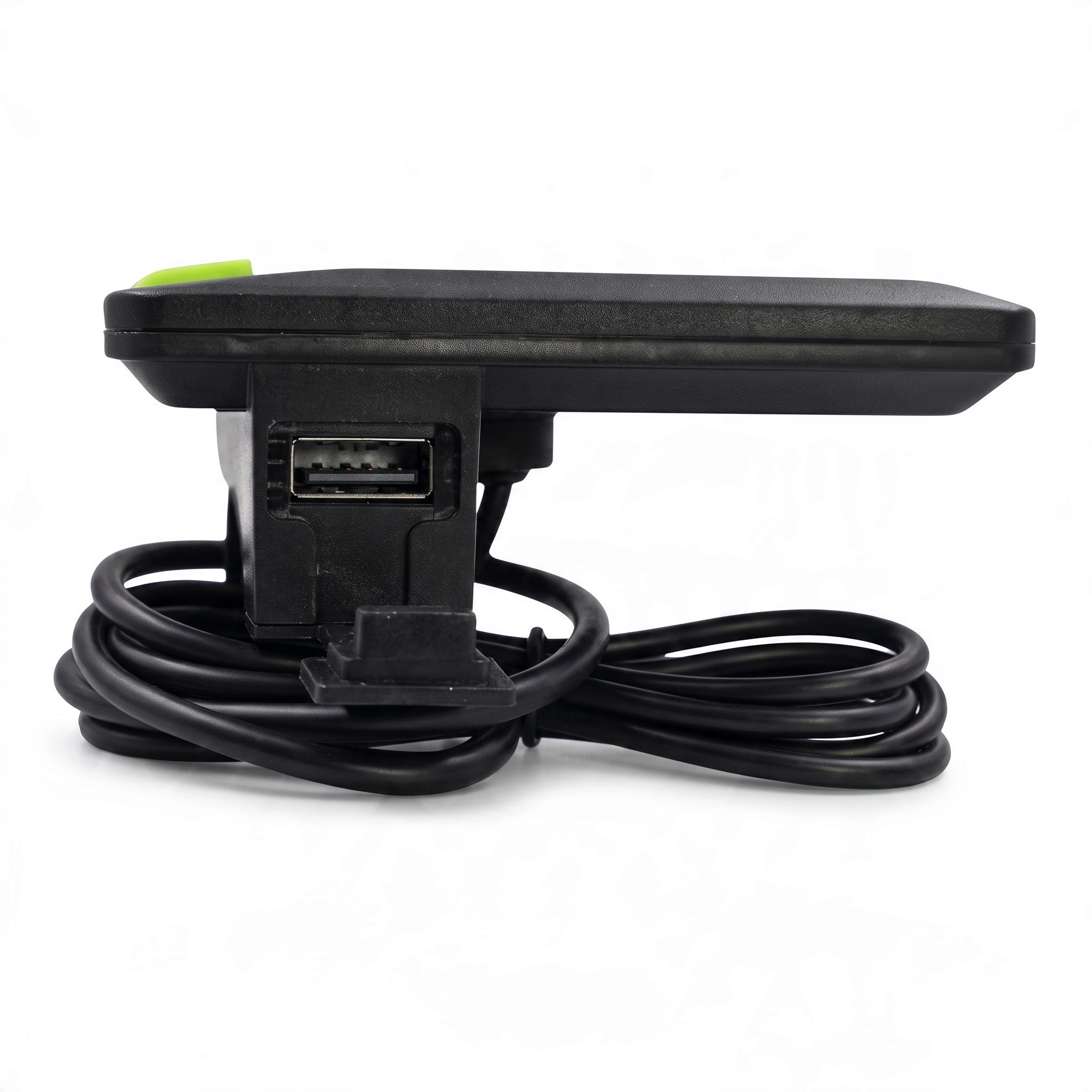

- Dĺžka kábla – kábel od displeja meria 1800 mm a na jeho konci sú jednotlivé vodiče o dĺžke 30 mm vyvedené ku konektoru. Táto dĺžka uľahčuje vedenie kábla od riadidiel k riadiacej jednotke.
- Pripojenie svetla – šiesty pin konektora je vyhradený pre osvetlenie. Zapnutie svetla displej indikuje symbolom na obrazovke, takže máte prehľad o jeho stave.
- Kábel s vodičmi – jednotlivé vodiče sú farebne odlíšené podľa svojej funkcie, čo uľahčuje kontrolu zapojenia pri montáži aj prípadnej oprave káblovania.
- Farebné prevedenie – čierne telo displeja dopĺňajú zelené ovládacie tlačidlá, ktoré sú na prvý pohľad odlíšené od obrazovky.
Obsah balenia:
- 1x vodotesný LCD displej s káblom a konektorom SM 6pin

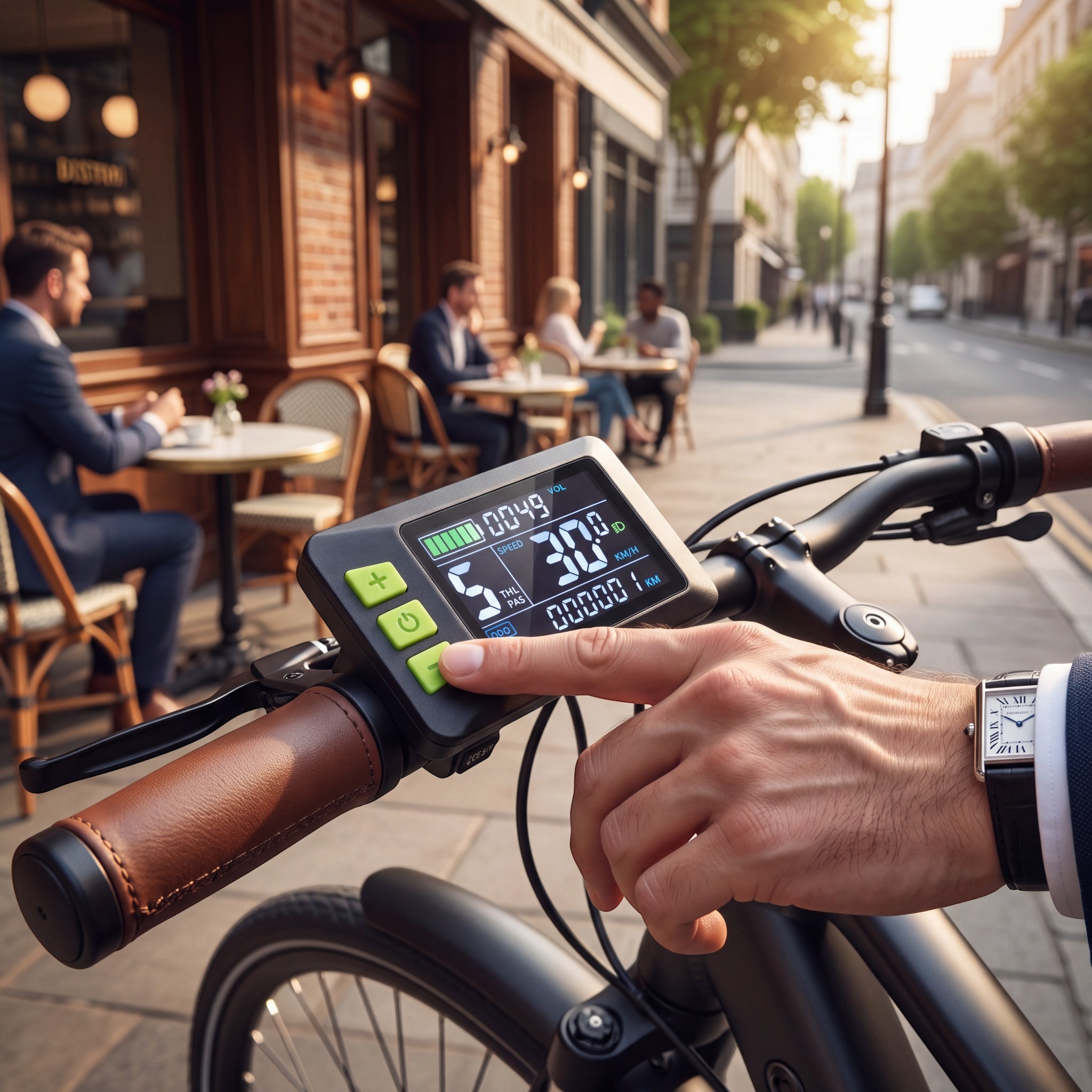

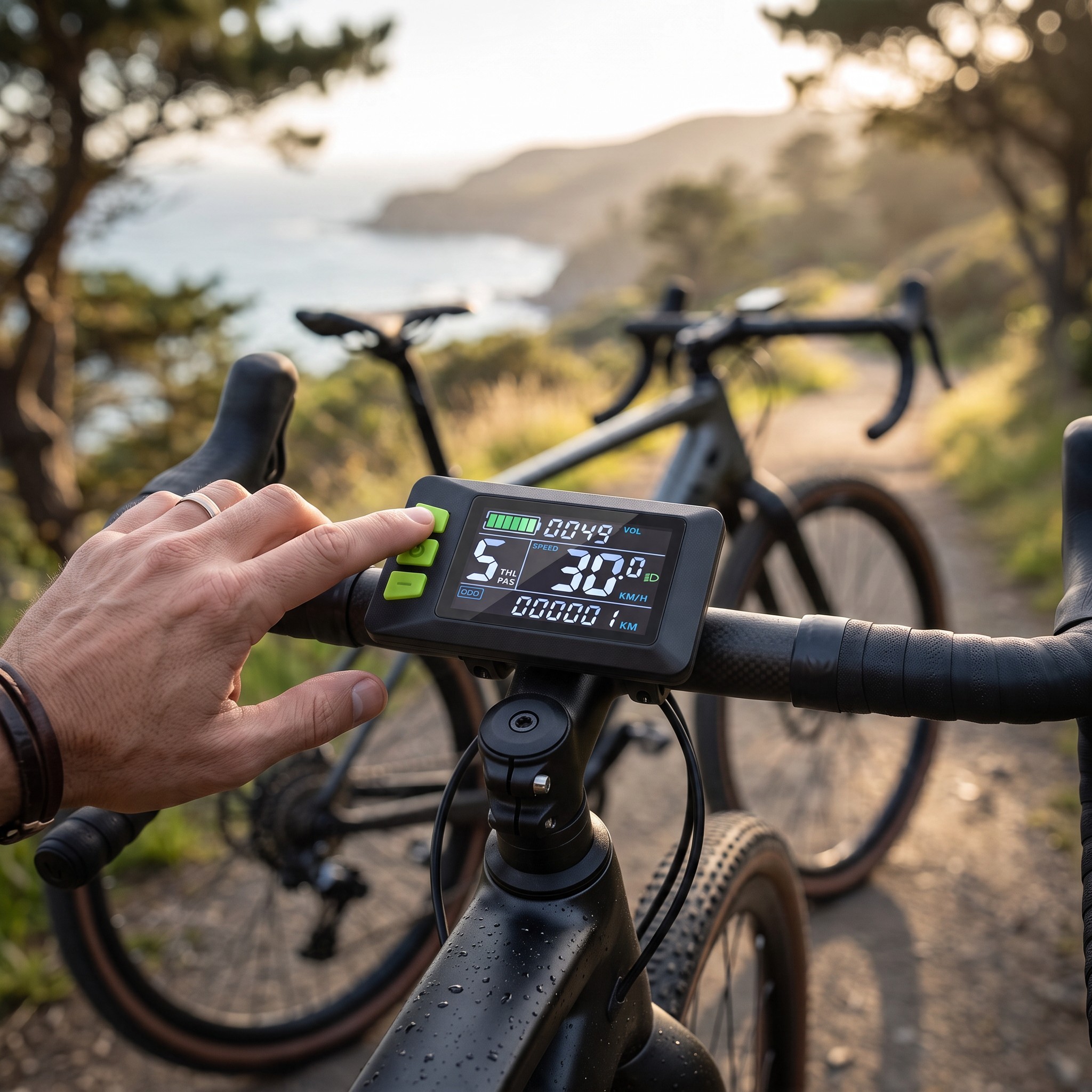

Displej je vhodný pre majiteľov elektrobicyklov a elektrických skútrov, ktorí potrebujú nový alebo náhradný ukazovateľ jazdných údajov s konektorom typu SM. Uplatnenie nájde tiež pri prestavbe bicykla na elektrobicykel, kde slúži ako hlavný informačný a ovládací prvok celej zostavy. Pred montážou si overte, že vaša riadiaca jednotka podporuje komunikáciu UART a že zapojenie jej konektora zodpovedá uvedenému popisu pinov. Displej sa umiestni na riadidlá a kábel o dĺžke 1800 mm sa vedie k riadiacej jednotke, kde sa pripojí konektorom SM 6pin vrátane vodiča pre svetlo. Vďaka vodotesnému prevedeniu displeja ho možno používať aj za premenlivého počasia.
